大东海泵业无锡有限公司是一家专业的自吸泵生产厂家。在客户自吸泵选型时,我公司水泵厂家会提供完善的自吸泵型号、自吸泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于自吸泵吸水管路怎样布置安装才是规范的知识:
大东海泵业自吸泵
由于液位比的吸水管道低,在吸水过程中,先要把管道抽成负压状态水才能被抽吸上来,所以在对吸水管路的布置安装时,应该按照以下自吸泵安装规范布置安装:
(1)为了让自吸泵吸水管道不出现漏气的现象,吸水管道必须完全密封一点空气都不能被吸入,自吸泵吸水管路通常采用的是钢管,接头采用焊接或者法兰方式连接。
(2)吸水管道内水中含有溶解性气体时,会因管道中压力减小而逸出,如果在吸水管路某处出现积气,就会形成气囊,而影响管道的过水能力。严重时会破坏真宅吸水。为了使水泵能及时排走吸水管路中的气体.吸水管应有沿水流方同连续上升的坡度.且i≥0.005.使管内气体从水泵入口处的泵壳顶端排出。

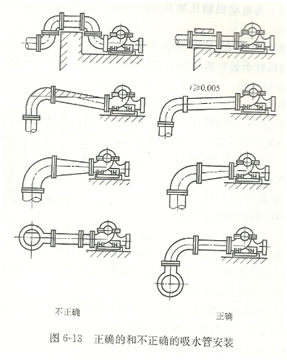

(3)自吸泵吸水管的安装与敷设应避免在管道内形成气囊,图6-13中介绍了吸水管几种正确与不正确的安装方法。
自吸泵安装示意图1
(4)吸水管安装在吸水井内,吸水井有效容积应不小于******一台泵5分钟的抽水量。为了防止在吸水管进口处产生旋流吸人空气.所以要求进口要有一定的淹没深度、悬高和一定的间距。吸水管进口在吸水井中的位置要求如图6-14所示。具体尺寸要求为:
自吸泵安装示意图2
1)自吸泵吸水管进口淹没水深h≥0.5~1m,否则应设水平隔板。水平隔板边长为2d或3d,如图6—15所示。
2)自吸泵吸水管进口应设喇叭口,以使吸水管进口水流平稳,减少损失。喇叭口大头直径d—1.3~1.5d,(d为吸水管直径);喇叭口高度为(3.5~7)(d--d)。
3)喇叭口下缘距井底间距h1(悬高)应大于0.8d。
4)喇叭口外缘与外壁距离ll要不小于(0.75~1)d。
5)喇叭口之间的距离l2不小于(1.5---2)d。
(5)每台自吸泵应设单独的吸水管。并应尽量减少吸水管长度和管件,以减少吸水管水头损失。当自吸泵数量在3台或者3台以上一起运行使用时,可以采用多台水泵从共用吸水总管吸水,但数量不少于两条,一条发生故障时.其余吸水管仍能通过设计水量。如图6—16所示,在吸水总管上应设置闸阀,以利切换和检修。设置共用吸水管时,应使吸水总管处于正压状态。
(6)当吸水池水位高于水泵轴线时,吸水管路上应设闸阀,以利于水泵检修。
(7)当水中有大量杂质时,喇叭口下面应设置滤网。当水泵为人工灌水或利用压力管道中的水灌泵启动时。吸水管上应设底阀。底阀是一种止回阀,设有过滤网,阻力较大。底阀有水下式和水上式两种。水下式底阀装于吸水管的末端,因易于损坏,需经常检修,给使用带来不便。目前多采用水上式底阀,如图6—17所示。它具有使用效果好,安装检修方便等特点。使用水上式底阀时,应使吸水管水平段有足够的长度,以保证水泵充水启动时,管道中能产生足够的真空值。
自吸泵安装示意图3

(8)自吸泵吸水管设计流速一般为:吸水管直径小于250mm时,流速为1.0~1.2m/s;吸水管直径在250~1000mm时,流速为1.2~1.6m/s;吸水管直径大于1000mm时·流速为1.5~2.0m/s。自灌式工作的水泵例如isg管道离心泵,吸水管设计流速可以适当加大。
