大东海泵业无锡有限公司是一家专业的化工泵生产厂家。在客户化工泵选型时,我公司水泵厂家会提供完善的化工泵型号、化工泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于怎样给化工泵机械密封过滤杂质的知识:
大东海泵业化工泵
密封介质中往往会由于介质本身(如浆液、油浆等)含有固体颗粒、易结晶、结焦等性质,在一定工作条件下出现固体颗粒,还有一些特殊用途化工泵的密封(如塔底泵、釜底泵的密封)在系统中有残渣、铁锈、污垢,甚至于安装时有残留杂物,都会给化工泵机械密封带来较大的危害。除去固体颗粒等杂质是机械密封系统的一种基本功能,可采用过滤器或旋液分离器来除去系统中的杂质。
①过滤器  我国机械行业标准jb/t 6632-1993《离心泵机械密封系统用过滤器》规定的机械密封系统用过滤器分为两种形式:gl型为滤网过滤(见图5-88);gc型为磁环加滤网过滤(见图5-89)。承压方向为单向和双向两种。基本参数为:额定压力1.6 mpa、6.3 mpa;额定温度150℃;过滤精度50μm、100μm;接口尺寸rp 1/2、rp 3/4。
滤网过滤器结构简单,通常在冲洗或循环管中串联使用。含固体杂质的密封介质由一端进入,通过滤网从另一端流出,杂质留在过滤网内,定时取出滤网清除杂质可重复使用。
磁性过滤器由******磁铁和滤网与其他元件组成。过滤网孔为25~100/zm,以减少过滤器的阻力,其流量为1~4 m3/h,通常成双并联安装在管路上,以便于交替切换使用。

化工泵机械密封结构图说明

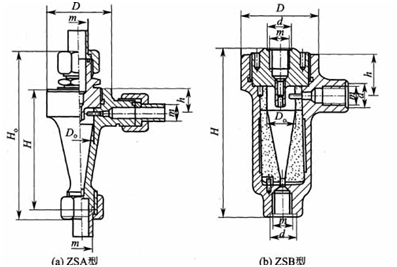

②旋液分离器  旋液分离器(简称旋液器)是利用离心沉降原理来分离固体颗粒(颗粒密度大于化工泵密封流体的密度)的器件,其分离精度可达微米级。我国机械行业标准jb/t6633-1993《机械密封系统用旋液器》规定的机械密封系统用旋液器分为zsa型与zsb型两种形式(见图5-90),其工作参数为:压力范围0.4~6.3mpa;工作温度为-20~200℃;工作流量2~8 l/min;工作介质为含固相颗粒的液体。
密封旋液器的安装尺寸应符合表5-45的规定。
表5-45  旋液器的安装尺寸    /mm
    型号     d     do     h     ho     d     h     m
    zsa     64     30     152     205       34     g1/2
  φ22×σ
    zsb     80     30     190       2 7     47
化工泵旋液分离器结构图
注:φ管子外径;σ管子壁厚。
图5-90密封旋液分离器
