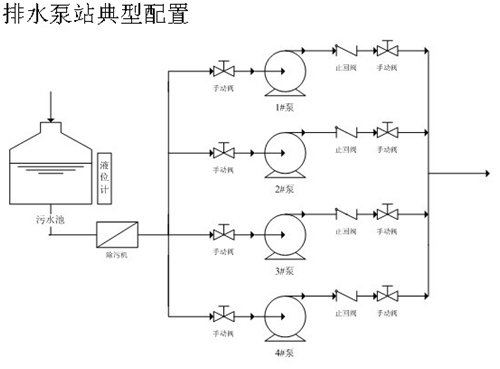

排水泵站典型配置图-尊龙凯时·中国官方网站

一、排水泵站的功能及设置
将各种废水(包括雨水、生活污水、工业废水和污泥)由低处提升到高处所用的抽水机械称为排水泵。安置排水泵的建筑物或构筑物称为水泵间(或机器间)，其他有关附属设备或构(建)筑物还有集水池、配电室、变电所等，由这些设备、建筑物、构筑物及相应的其他附属设施共同组成排水泵站。排水泵站是城市和工业企业排水系统的重要组成部分，同时也担负着城市排水防涝的重要任务。
排水管道一般是按重力流设计，因此排水管渠沿水流方向以一定的坡降敷设，在地势平坦的地区，很容易出现管道的敷设坡度大于地面坡度，这时排水管道的埋深将越来越大，到一定深度时，会出现施工困难或施工费用剧增。这时需要设污水提升泵，将废水水位提升到一定高度，使后续管道的埋深减小。这种设置在排水管渠中途的泵站称为中途泵站。相应设置在管渠系统末端的泵站称为终点
泵站：
当污水或雨水需要直接排放水体时，如果管渠中的水位低于水体中的最高水位时，此时需要设置终点泵站将管渠中水位提升排入水体。当设有污水处理厂时，需要在污水管渠的末端，污水处理厂人口处设置提升泵站，将污水提升后靠重力流经各处理构筑物。
有时．在地形复杂的城市，有些局部地区较低，如果以这里为控制点敷设管道，将会使整个排水管道的埋深增加，此时这里的污水往往需要设水泵提升，以减小整个系统的埋深，降低造价；另外，在一些高楼的地下室或其他的地下建筑物的污水也需要设提升泵将污水提升至室外的污水管道中，这种局部提升污水的泵站成为局部泵站。
中途泵站、终点泵站和局部泵站是根据泵站在排水系统中设置的位置的不同来分类命名的。这些泵站的设置与否，需要从技术和经济两方面分析比较后决定。

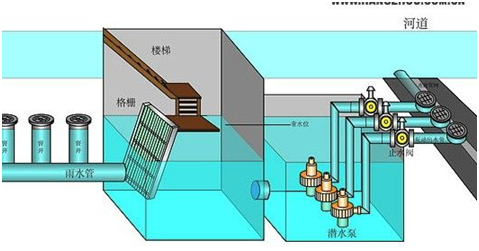

排水泵站结构图：

二、排水泵站的种类
排水泵站通常按以下方法进行分类：
1)按在排水系统中设置的位置和作用可分为：中途泵站、终点泵站和局部泵站。
2)按废水的性质可分为：污水泵站、雨水泵站、合流泵站、立交排水泵站和污泥泵站，通常这些泵站均可以选用各类污水泵系列。
3)按水泵起动方式可分为：自灌式泵站和非自灌式泵站。
4)按泵房平面形状可分为：圆形泵站、矩形泵站和组合形泵站。
5)按集水池和水泵间的组合情况可分为：合建式泵站和分建式泵站。
6)按泵站和地面的相对位置可分为：地下式泵站、半地下式泵站和全地下式泵站。
7)按水泵的操控方式可分为：人工操控泵站、自动控制泵站和遥控泵站。
8)按水泵的泵型可分为：离心泵站、轴流泵站、混流泵站、潜水泵站、立式泵站、卧式泵站等。这些泵站的泵可以选用液下泵系列。
9)按使用情况可分为：******性泵站、半******性泵站和临时泵站例如：移动泵站。
