isg型立式管道离心泵产品概述

大东海泵业商标

isg立式单级管道离心泵,是大东海泵业科技人员联合国内水泵专家选用国内******水力模型,采用is型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在isg型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合******国家机械部jb/t53058-93的标准要求,产品按国际iso2858标准设计制造。

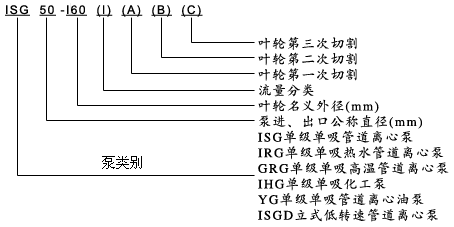

isg型立式管道离心泵型号意义
isg管道离心泵型号意义
isg型立式管道离心泵产品特点
1、isg泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。

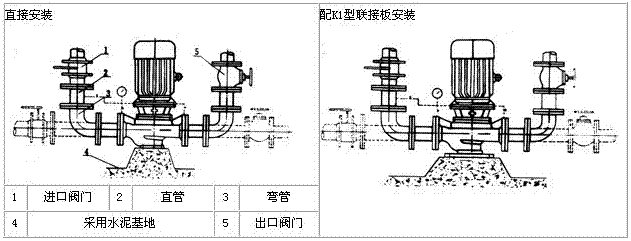

4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

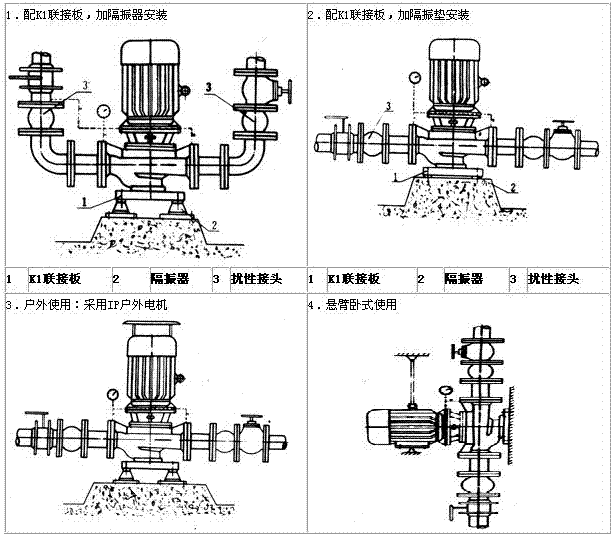

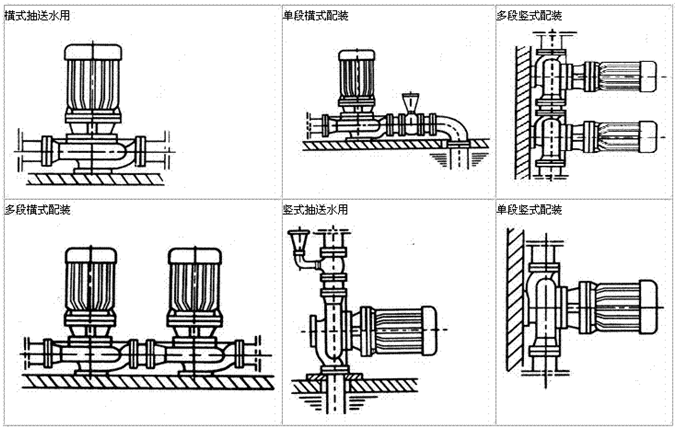

6、可根据管路布置的要求采用泵的竖式和横式安装。
isg型立式管道离心泵主要用途
1. isg立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度t<80℃。
2. irg型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3. grg型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4. ihg型立式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5. yg型管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ 120℃。
6. ihgb型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7. isgd、irgd、grgd、ihgh、ygd、ihgbd型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。
isg型立式管道离心泵使用条件
1、 吸入压力≤1.0mpa,或泵系统最高工作压力≤1.6mpa,即泵吸入口压力 泵扬程≤1.6mpa、泵静压试验压力为2.5mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃,相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。

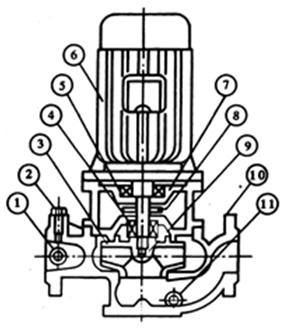

isg型立式管道离心泵产品结构图
isg立式管道泵结构图
1 取压塞 isg型结构说明:
1.泵与电机同端盖,轴向尺寸缩短,结构简单。
2.泵体上设有取压孔和放水孔。
3.泵体上设有排气阀,工作前能拐车放泵内空气。
4.泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。
2 排气阀
3 叶轮
4 机械密封
5 挡水圈
6 电机
7
8 联体座
9 叶轮螺母
10 泵体
11 放水阀
irg立式热水管道泵结构图

大东海泵业isg泵结构图2
1 取压塞 irg型结构说明:
1.泵体与上部结构中间装有隔热盖,适用于介质温度t〈120度的场合。
2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。
3.可根据用户要求隔热盖内安装风冷装置。
2 排气阀
3 叶轮
4 机械密封
5 轴承
6 电机
7 联体座
8 挡水圈
9 叶轮螺母
10 泵体
11 放水阀
grg高温型立式管道泵结构
大东海泵业isg泵结构图3
1 排气阀 grg型结构说明:
1.泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45度~ 240度的高温场合。
2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。
3.采用组合式密封,下端为进口钛合金密封环的中型高温机械密封。
2 叶轮
3 泵盖
4 机械密封
5 挡水圈
6 电机
7 轴承
8 联体座
9 冷却水管
10 叶轮螺母
11 泵体
isg型立式管道离心泵性能参数
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
15-80 15 1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800 0.18 2.3
20-110 20 1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800 0.37 2.3
20-160 20 1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900 0.75 2.3
25-110 25 2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900 0.55 2.3
25-125 25 2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900 0.75 2.3
25-125a 25 2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35 2900 0.55 2.3
25-160 25 2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900 1.5 2.3
25-160a 25 2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31 2900 1.1 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
32-100(i) 32 4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900 0.75 2.0
32-125 32 3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900 0.75 2.3
32-125a 32 3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43 2900 0.55 2.3
32-160(i) 32 4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900 2.2 2.0
32-200(i) 32 4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900 4 2.0
32-200a 32 2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900 2.2 2.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
40-100 40 4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900 0.55 2.3
40-100a 40 3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900 1.1 2.3
40-125a 40 3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900 0.75 2.3
40-160 40 4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900 2.2 2.3
40-160a 40 4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900 1.5 2.3
40-160b 40 3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900 1.1 2.3
40-200 40 4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900 4 2.3
40-200a 40 4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900 3 2.3
40-200b 40 3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900 7.5 2.3
40-250a 40 4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900 5.5 2.3
40-250b 40 3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900 4 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
40-100(i) 40 8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900 1.1 2.3
40-100(i)a 40 8
11
14.5
2.22
3.05
4.03
10.6
10
9
60 2900 0.75 2.3
40-125(i) 40 8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900 1.5 2.3
40-125(i)a 40 8
11
14.5
2.22
3.05
4.03
17
16
14
57 2900 1.1 2.3
40-160(i) 40 8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900 3 2.3
40-160(i)a 40 8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900 2.2 2.3
40-160(i)b 40 7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50 2900 1.5 2.3
40-200(i) 40 8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900 5.5 2.3
40-200(i)a 40 8.3
11.7
15.3
2.31
3.25
4.25
45.0
44
42
37
45
45
2900 4 2.3
40-200(i)b 40 7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44 2900 3 2.3
40-250(i) 40 8.8
12.5
16.3
2.44
3.47
4.53
81.2
80
77.5
31
38
40
2900 11 2.3
40-250(i)a 40 8.2
11.6
15.2
2.28
3.22
4.22
71.0
70
68
38 2900 7.5 2.3
40-250(i)b 40 7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37 2900 7.5 2.3
40-250(i)c 40 7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
50-100 50 8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900 1.1 2.3
50-100a 50 8
11
14.5
2.22
3.05
4.03
11
10
9
60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
49
58
57
2900 1.5 2.3
50-125a 50 8
11
14.5
2.22
3.05
4.03
17
16
14
57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900 3 2.3
50-160a 50 8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900 2.2 2.3
50-160b 50 7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900 5.5 2.3
50-200a 50 8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900 4 2.3
50-200b 50 7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44 2900 3 2.3
50-250 50 8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900 11 2.3
50-250a 50 8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38 2900 7.5 2.3
50-250b 50 7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37 2900 7.5 2.3
50-250c 50 7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
50-100(i) 50 17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900 1.5 2.5
50-100(i)a 50 15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900 1.1 2.5
50-125(i) 50 17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900 3 2.5
50-125(i)a 50 15.6
22.3
29
4.33
6.19
8.1
17
16
13.6
58
66
65
2900 2.2 2.5
50-160(i) 50 17.5
25
32.5
4.68
6.94
9.03
34.4
32
27.5
54
63
60
2900 4 2.5
50-160(i)a 50 16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900 4 2.5
50-160(i)b 50 15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58 2900 3 2.5
50-200(i) 50 17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900 7.5 2.5
50-200(i)a 50 16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900 7.5 2.5
50-200(i)b 50 15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55 2900 5.5 2.5
50-250(i) 50 17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900 15 2.5
50-250(i)a 50 16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900 11 2.5
50-250(i)b 50 15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900 11 2.5
50-315(i) 50 17.5
25
32.5
4.86
6.94
9.03
128
125
122
30
40
44
2900 30 2.5
50-315(i)a 50 16.6
23.7
31
4.61
6.58
8.6
115
113
110
30
40
44
2900 22 2.5
50-315(i)b 50 15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39 2900 18.5 2.5
50-315(i)c 50 14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
m3/h l/s m % r/min kw (npsh)r
65-100 65 17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900 1.5 2.5
65-100a 65 15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900 1.1 2.5
65-125 65 17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900 3 2.5
65-125a 65 15.6
22.3
29
4.33
6.19
8.1
17
16
14.4
58
66
65
2900 2.2 2.5
65-160 65 17.5
25
32.5
4.86
6.94
9.03
34.4
32
27.5
54
63
60
2900 4 2.5
65-160a 65 16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900 4 2.5
65-160b 65 15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58 2900 3 2.5
65-200 65 17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900 7.5 2.5
65-200a 65 16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900 7.5 2.5
65-200b 65 15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55 2900 5.5 2.5
65-250 65 17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900 15 2.5
65-250a 65 16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900 11 2.5
65-250b 65 15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900 11 2.5
65-315 65 17.5
25
32.5
4.86
6.94
9.03
127
125
122
32
40
44
2900 30 2.5
65-315a 65 16.6
23.7
31
4.61
6.58
8.6
115
113
110
32
40
44
2900 22 2.5
65-315b 65 15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39 2900 18.5 2.5
65-315c 65 14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
65-100(i) 65 35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900 3 3.0
65-100(i)a 65 31.3
44.7
58
8.7
12.4
16.1
11
10
8
66
72
69
2900 2.2 3.0
65-125(i) 65 35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900 5.5 3.0
65-125(i)a 65 31.3
44.7
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900 4 3.0
65-160(i) 65 35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900 7.5 3.0
65-160(i)a 65 32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900 7.5 3.0
65-160(i)b 65 30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69 2900 5.5 3.0
65-200(i) 65 35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900 15 3.0
65-200(i)a 65 32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900 11 3.0
65-200(i)b 65 30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65 2900 7.5 3.0
65-250(i) 65 35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900 22 3.0
65-250(i)a 65 32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900 18.5 3.0
65-250(i)b 65 30
43.3
56
8.3
12.0
15.6
62
60
54
58 2900 15 3.0
65-315(i) 65 35
50
65
9.72
13.9
18.1
128
125
121
44
54
57
2900 37 3.0
65-315(i)a 65 32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
106.4
43
54
57
2900 30 3.0
65-315(i)b 65 31
44.5
58
8.6
12.4
16.1
102.5
100
98
53 2900 30 3.0
65-315(i)c 65 29
41
53.6
8.1
11.4
14.9
87
85
83
51 2900 22 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
80-100 80 35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900 3 3.0
80-100a 80 31.3
44.7
58
8.7
12.5
16.1
11
10
8
66
72
69
2900 2.2 3.0
80-125 80 35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900 5.5 3.0
80-125a 80 31.3
45
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900 4 3.0
80-160 80 35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900 7.5 3.0
80-160a 80 32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900 7.5 3.0
80-160b 80 30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69 2900 5.5 3.0
80-200 80 35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900 15 3.0
80-200a 80 32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900 11 3.0
80-200b 80 30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65 2900 7.5 3.0
80-250 80 35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900 22 3.0
80-250a 80 32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900 18.5 3.0
80-250b 80 30
43.3
56
8.3
12.0
15.6
62
60
54
58 2900 15 3.0
80-315 80 35
50
65
9.72
13.9
18.1
128
125
122
43
54
57
2900 37 3.0
80-315a 80 32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
107.4
43
54
57
2900 30 3.0
80-315b 80 31
44.5
58
8.6
12.4
16.1
102.5
100
98
53 2900 30 3.0
80-315c 80 29
41
53.6
8.1
11.4
14.9
98
85
83
51 2900 22 3.0
80-350 80 35
50
65
9.72
13.9
18.1
146
150
142
55
66
67
2900 55 3.0
80-350a 80 31
44.5
58
8.6
12.4
16.1
138.4
142
134.8
65 2900 45 3.0
80-350b 80 29
41
53.6
8.1
11.4
14.9
131.4
135
127.8
63 2900 37 3.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
80-100(i) 80 70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900 5.5 4.5
80-100(i)a 80 62.6
89
116
17.4
24.7
32.2
11
10
8.8
64
74
74
2900 4 4.5
80-125(i) 80 70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900 11 4.5
80-125(i)a 80 62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
65
2900 7.5 4.5
80-160(i) 80 70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900 15 4.5
80-160(i)a 80 65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900 11 4.5
80-160(i)b 80 60.6
86.6
112.5
16.8
24.1
31.3
72
24
18
72 2900 11 4.5
80-200(i) 80 70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900 22 4.0
80-200(i)a 80 65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900 18.5 4.0
80-200(i)b 80 61
87
113
16.9
24.2
31.4
41
38
32
71 2900 15 4.0
80-250(i) 80 70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
2900 37 4.0
80-250(i)a 80 65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900 30 4.0
80-250(i)b 80 61
87
113
16.9
24.2
31.4
65
60
51
66 2900 30 4.0
80-315(i) 80 70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900 75 4.0
80-315(i)a 80 66.5
95
123.6
18.5
26.4
34.3
119
113
103
55
66
67
2900 55 4.0
80-315(i)b 80 63
90
117
17.5
25
32.5
106.6
101
92
65 2900 45 4.0
80-315(i)c 80 58
82
107
16.1
22.8
29.7
90
85
76
63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
100-100 100 70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900 5.5 4.5
100-100a 100 62.6
89
116
17.4
47
32.2
11
10
8.8
64
74
74
2900 4 4.5
100-125 100 70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900 11 4.5
100-125a 100 62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
63
2900 7.5 4.5
100-160 100 70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900 15 4.5
100-160a 100 65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900 11 4.5
100-160b 100 60.6
86.6
112.5
16.8
24.1
31.3
27
24
18
72 2900 11 4.5
100-200 100 70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900 22 4.0
100-200a 100 65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900 18.5 4.0
100-200b 100 61
87
113
16.9
24.2
31.4
41
38
32
71 2900 15 4.0
100-250 100 70
100
130
19.4
27.8
36.1
37
80
68
62
69
68
2900 37 4.0
100-250a 100 65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900 30 4.0
100-250b 100 61
87
113
16.9
24.2
31.4
65
60
51
66 2900 30 4.0
100-315 100 70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900 75 4.0
100-315a 100 66.5
95
123.6
18.5
26.4
34.3
119
113
103
65
66
67
2900 55 4.0
100-315b 100 63
90
117
17.5
25
32.5
106.6
101
92
65 2900 45 4.0
100-315c 100 58
82
107
16.1
22.8
29.7
90
85
76
63 2900 37 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
100-100(i) 100 96
160
192
26.7
44.4
53.3
14
12.5
10
64
73
70
2900 11 4.5
100-125(i) 100 96
160
192
26.7
44.4
53.3
24
20
14
62
74
69
2900 15 4.5
100-125(i)a 100 84
140
168
23.3
39
46.7
20
17
12
64
72
68
2900 11 4.5
100-160(i) 100 96
160
192
26.7
44.4
53.3
36
32
27
69
79
75
2900 22 5.6
100-160(i)a 100 84
140
168
23.3
39
46.7
32
28
23.5
66
76
72
2900 18.5 5.0
100-200(i) 100 96
160
192
26.7
44.4
53.3
53
50
45
69
79
78
2900 37 5.2
100-200(i)a 100 84
140
168
23.3
39
46.7
48
45
40
64
74
73
2900 30 4.5
100-200(i)b 100 60
100
120
16.7
27.8
33.3
43
40
36
72 2900 22 4.5
100-250(i) 100 96
160
192
26.7
44.4
53.3
83
80
72
65
77
74
2900 55 4.8
100-250(i)a 100 84
140
168
23.3
39
46.7
75
72
65
60
72
69
2900 45 4.5
100-250(i)b 100 60
100
120
16.7
27.8
33.3
68
65
58
70 2900 37 4.5
100-350 100 60
100
120
16.7
27.8
33.3
153.6
150
142
72
57
74
2900 90 4.0
100-350a 100 61
87
113
16.9
24.2
31.4
145.6
142
134
75 2900 75 4.0
100-350b 100 58
82
107
16.1
22.8
29.7
138.6
135
127
75 2900 55 4.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
125-100 125 96
160
192
26.7
44.4
53.3
13
12.5
12
82 2900 11 4.0
125-100a 125 86
143
172
23.9
39.7
47.8
10.4
10
9.6
77 2900 7.5 4.0
125-125 125 96
160
192
26.7
44.4
53.3
22.6
20
17
80 2900 15 4.0
125-125a 125 86
143
172
23.9
39.7
47.8
18
16
13.6
77 2900 11 4.0
125-160 125 96
160
192
26.7
44.4
53.3
36
32
28
78 2900 22 4.0
125-160a 125 90
150
180
25
41.7
50
31.5
28
24.5
76 2900 18.5 4.0
125-160b 125 83
138
166
21.7
38.3
46.1
27
24
21
73 2900 15 4.0
125-200 125 96
160
192
26.7
44.4
53.3
55
50
46
77 2900 37 5.5
125-200a 125 90
150
180
25
41.7
50
48.4
44
40.5
76 2900 30 5.5
125-200b 125 83
138
166
21.7
38.3
46.1
41.3
37.5
34.5
75 2900 22 5.5
125-250 125 96
160
192
26.7
44.4
53.3
87
80
73
75 2900 55 5.0
125-250a 125 90
150
180
25
41.7
50
76
70
84
74 2900 45 5.5
125-250b 125 83
138
166
21.7
38.3
46.1
65
60
55
73 2900 37 5.5
125-315 125 96
160
192
26.7
44.7
53.3
133
125
119
70 2900 90 5.0
125-315a 125 90
150
180
25
41.7
50
117
110
104.6
70 2900 75 5.0
125-315b 125 86
143
172
23.9
39.7
47.8
106.4
100
95.2
69 2900 75 5.0
125-315c 125 80.5
134
161
22.4
37.2
44.7
96
88
86
67 2900 55 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
150-125 150 96
160
192
26.7
44.4
53.3
22.6
24
17
66
76
76
2900 11 4.0
150-125a 150 90
150
180
25
41.7
50
18
16
13.6
77 2900 7.5 4.0
150-160 150 96
160
192
26.7
44.4
53.3
36
32
27
75 2900 22 4.0
150-160a 150 90
150
180
25
41.7
50
32
28
23.5
76 2900 18.5 4.0
150-160b 150 84
140
168
23.3
39
46.7
27
24
21
73 2900 15 4.0
150-200 150 140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450 15 3.0
150-200a 150 125
176
232.5
34.7
49.7
64.6
11
10
8.5
66
76
76
1450 11 3.0
150-200b 150 84
140
168
23.3
39
46.7
41
38
34
75 2900 22 4.0
150-250 150 140
200
260
38.9
55.6
72.2
21.8
20
17
73
79
77
1450 18.5 3.0
150-250a 150 129
184.4
240
35.8
51.2
66.7
18.5
17
14.4
72
78
76
1450 15 3.0
150-250b 150 117
167
217.5
32.5
46.4
60.4
15.2
14
12
76 1450 11 3.0
150-315 150 140
200
260
38.9
55.6
72.2
33.8
32
28
70
78
73
1450 30 2.5
150-315a 150 131
187
243
36.4
51.9
67.5
29.5
28
24.5
69
77
77
1450 22 3.5
150-315b 150 121
173
225
33.5
48.1
62.5
25
24
21
76 1450 18.5 3.5
150-350 150 96
160
192
26.7
44.4
53.3
153.6
150
142.8
80 2900 110 5.5
150-350a 150 90
150
180
25
41.7
50
145.6
142
134.8
70 2900 90 5.2
150-350b 150 84
140
168
23.3
39
46.7
138.6
135
127.8
65
76
74
2900 75 5.5
150-400 150 140
200
260
38.9
55.6
72.2
53
50
44
68
75
71
1450 45 3.5
150-400a 150 131
187
243
36.4
51.9
67.5
46.6
44
38.3
67
74
70
1450 37 3.5
150-400b 150 122
174
226.5
33.9
48.3
62.9
40
38
33
73 1450 30 3.5
150-400c 150 112
160
208
31.1
44.4
57.8
34
32
28
71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
150-250(i) 150 120
200
240
33.3
55.6
66.7
87
80
72
65
76
74
2900 75 4.5
150-250(i)a 150 112
187
224
31.1
51.9
62.2
76
70
63
64
75
73
2900 55 4.5
150-250(i)b 150 104
173
208
28.9
48.1
57.8
65
60
54
63
74
72
2900 45 4.5
150-315(i) 150 120
200
240
33.3
55.6
66.7
133
125
120
58
73
75
2900 110 4.5
150-315(i)a 150 112
187
224
31.1
51.9
62.2
116
110
105
57
72
74
2900 90 4.5
150-315(i)b 150 104
173
208
28.9
48.1
57.8
100
95
91
55
70
72
2900 75 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
200-200 200 140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450 15 3.0
200-200a 200 125
179
232.5
34.7
49.7
64.6
11
10
8.5
66
76
76
1450 11 3.0
200-250 200 140
200
260
21.8
20
17
21.8
20
17
73
79
77
1450 18.5 3.0
200-250a 200 129
184.4
240
18.5
17
14.4
18.5
17
14.4
72
78
76
1450 15 3.0
200-250b 200 117
167
217.5
15.2
14
12
15.2
14
12
76 1450 11 3.0
200-315 200 140
200
260
33.8
32
28
33.8
32
28
70
78
78
1450 30 3.5
200-315a 200 131
189
243
29.5
28
24.5
29.5
28
24.5
69
77
77
1450 22 3.5
200-315b 200 121
173
225
25
24
21
25
24
21
76 1450 18.5 3.5
200-400 200 140
200
260
53
50
44
53
50
44
68
75
71
1450 45 3.5
200-400a 200 131
187
243
46.6
44
38.3
46.6
44
38.3
67
74
70
1450 37 3.5
200-400b 200 122
174
226.5
40
38
33
40
38
33
73 1450 30 3.5
200-400c 200 112
160
208
34
32
28
34
32
28
71 1450 22 3.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
200-200(i) 200 280
400
520
77.8
111.1
144
13.4
12.5
10.5
70
80
79
1450 22 4.0
200-200(i)a 200 250
358
465
69.4
90.4
129.2
10.7
10
8.5
68
73
77
1450 18.5 4.0
200-250(i) 200 280
400
520
77.8
111.1
144
22.2
20
14
75
80
72
1450 30 4.0
200-250(i)a 200 250
358
465
69.4
99.4
129.2
18
16
11.2
73
78
70
1450 22 4.0
200-250(i)b 200 226
322
419
62.8
89.4
116.4
14.4
13
7.3
70
75
67
1450 18.5 4.0
200-315(i) 200 280
400
520
77.8
111.4
144
36
32
26
73
80
75
1450 55 4.0
200-315(i)a 200 262
374
486
72.8
103.9
135
31.5
28
23
72
79
74
1450 45 4.0
200-315(i)b 200 242
346
450
67.3
96.1
125
27
24
19.5
78 1450 37 4.0
200-400(i) 200 280
400
520
77.8
111.4
144
54.5
50
39
75
81
77
1450 75 4.0
200-400(i)a 200 262
374
486
72.8
103.9
135
48
44
34
80 1450 75 4.0
200-400(i)b 200 242
346
450
67.2
96.1
125
41.4
38
29.6
78 1450 55 5.0
200-400(i)c 200 224
320
416
62.2
88.9
115.6
34.9
32
25
76 1450 45 5.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
250-250 250 350
550
650
97.2
152.8
180.5
22
20
16
78
82
81
1450 45 5.0
250-250a 250 300
500
600
83.3
139
166.7
18.3
17
14
76
80
80
1450 37 5.0
250-235 250 300
500
600
83.3
139
166.7
14
12.5
11
73
78
70
1480 22 4.5
250-300 250 300
500
600
83.3
139
166.7
22
20
16
78 1480 37 4.5
250-315 250 350
550
650
97.2
152.8
180.5
34
32
28
76
80
79
1450 75 5.5
250-315a 250 300
500
600
83.3
139
166.7
29.5
28
24
74
78
77
1450 55 5.5
250-315b 250 260
450
520
72.2
125
144.4
25
24
20
70
74
72
1450 45 5.5
250-400 250 300
500
600
83.3
139
166.7
54.5
50
39
72 1480 90 4.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h l/s m % r/min kw (npsh)r
300-235 300 480
720
900
133.3
200
250
20
18
15.5
77
81
74
970 55 5.0
300-235a 300 438
607
821
121.7
182.5
228.1
16.5
15
13
75
79
72
970 45 5.0
300-235b 300 400
600
750
111.1
167.0
208.3
14
12.5
11
73
77
70
970 37 5.0
300-300 300 480
720
900
133.3
200
250
31
28
25
77
81
77
970 75 5.0
300-300a 300 444
666
833
123.3
185
231.4
26.5
24
21.5
76
80
76
970 75 5.0
300-300b 300 415
623
779
115.3
173.1
261.4
23
21
18.5
79 970 55 5.0
300-380 300 480
720
900
133.3
200
250
48
44
34
84 970 132 5.0
300-380a 300 444
666
833
123.3
185
231.4
41.4
38
30
80 970 110 5.0
300-380b 300 409
614
767
113.6
170.6
213.1
35
32
25
78 970 90 5.0
300-235(i) 300 718
1080
1345
199.4
300
373.6
44.6
40
34.6
82 1450 160 5.5
300-235(i)a 300 642
965
1203
178.3
268.1
334.2
35.7
32
27.7
80 1450 132 5.5
isg型立式管道离心泵管道连接方式
大东海泵业isg泵管道连接方式
isg型立式管道离心泵安装方式
一、刚性连接:
大东海泵业isg泵安装方式1
二、柔性连接
大东海泵业isg泵安装方式2
isg型立式管道离心泵故障原因及排除方法
故障现象 可能产生的原因 排除方法
1、水泵不出水 a、进出口阀门未打开,进出管路阻塞,流道叶轮阻塞。
b、电机运行方向不对,电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体,
泵腔内有空气。
e、进口供水不足,
吸程过高,底阀漏水。
f、管路阻力过大,泵选型不当。
a、检查,去除阻塞物
b、调整电机方向,坚固电机接线
c、拧紧各密封面,排除空气
d、打开泵上盖或打开排气阀
排尽空气
e、停机检查、调整(并网自来水
管和带吸程使用易出现此现象
f、减少管路弯道,重新选泵。
2、水泵流量不足 a、先按1.原因检查。
b、管道、泵流产叶轮部分阻塞、
水垢沉积、阀门开度不足
c、电压偏低
d、叶轮磨损
a、先按1.排除
b、去除阻塞物
重新调整阀门开度。
c、稳压。
d、更换叶轮。
3、功率过大 a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。
a、调节流量关小出口阀门。
b、降低
c、更换叶轮
4、杂音振动 a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。
a、稳固管路
b、提高吸入压力、排气
c、降低真空度
d、更换轴承
e、搞整按5。
5、电机发热 a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。
a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。
6、水泵漏水 a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。
a、更换。
b、焊补或更换。
c、修整。
d、坚固。


网站地图
