管道式无堵塞排污泵概述

gw型管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
管道式无堵塞排污泵适用范围
gw系列管道式无堵塞排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
管道式无堵塞排污泵使用条件
a、管道排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
b、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
c、铸铁材质的使用范围这ph5～9。
d、不锈钢材质可使用一般腐蚀性介质。
e、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
管道式无堵塞排污泵产品特点
1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

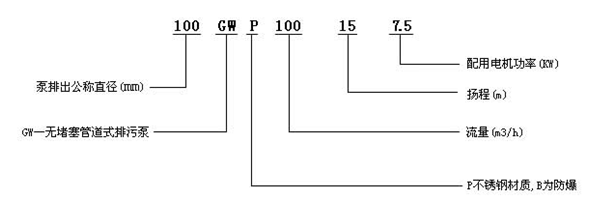

管道式无堵塞排污泵型号意义 gw型管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。

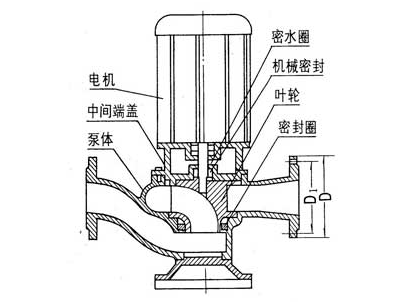

gw型管道排污泵结构图 管道式无堵塞排污泵性能参数

序号	型   号	口 径 (mm)	流 量（m3/h）	扬 程（m）	转 速（r/min）	功 率（kw）	效 率 （%）	水泵电器控制器	自动耦合器配wq
1	25gw8-22-1.1	25	8	22	2825	1.1	38.1	qzd-1.1	/
2	32gw12-15-1.1	32	12	15	2825	1.1	40	qzd-1.1	/
3	40gw15-15-1.5	40	15	15	2840	1.5	45.1	qzd-1.5	40
4	40gw15-30-2.2	40	15	30	2840	2.2	18	qzd-2.2	40
5	50gw20-7-0.75	50	20	7	1390	0.75	54	qzd-0.75	40
6	50gw10-10-0.75	50	10	10	1390	0.75	56	qzd-0.75	50
7	50gw20-15-1.5	50	20	15	2840	1.5	55	qzd-1.5	50
8	50gw15-25-2.2	50	15	25	2840	2.2	56	qzd-2.2	50
9	50gw18-30-3	50	18	30	2880	3.0	58	qzd-3.0	50
10	50gw25-32-5.5	50	25	32	2900	5.5	53	qzd-5.5	50
11	50gw20-40-7.5	50	20	40	2900	7.5	55	qzd-7.5	50
12	65gw25-15-2.2	65	25	15	2840	2.2	52	qzd-2.2	50
13	65gw37-13-3	65	37	13	2880	3.0	55	qzd-3.0	65
14	65gw25-30-4	65	25	30	2890	4.0	58	qzd-4.0	65
15	65gw30-40-7.5	65	30	40	2900	7.5	56	qzd-7.5	65
16	65gw35-50-11	65	35	50	2930	11	60	qzd-11	65
17	65gw35-60-15	65	35	60	2930	15	63	qzd-15	65
18	80gw40-7-2.2	80	40	7	1420	2.2	52	qzd-2.2	65
19	80gw43-13-3	80	43	13	2880	3.0	50	qzd-3.0	80
20	80gw40-15-4	80	40	15	2890	4.0	57	qzd-4.0	80
21	80gw65-25-7.5	80	65	25	2900	7.5	56	qzd-7.5	80
22	100gw80-10-4	100	80	10	1440	4.0	62	qzd-4.0	80
23	100gw110-10-5.5	100	110	10	1440	5.5	66	qzd-5.5	100
24	100gw100-15-7.5	100	100	15	1440	7.5	67	qzd-7.5	100
25	100gw85-20-7.5	100	85	20	1400	7.5	68	qzd-7.5	100
26	100gw100-25-11	100	100	25	1460	11	65	jj1-11	100
27	100gw100-30-15	100	100	30	1470	15	66	jj1-26	100
28	100gw100-35-18.5	100	100	35	1460	18.5	65	jj1-18.5	100
29	125gw130-15-11	125	130	15	1460	11	62	jj1-11	100
30	125gw130-25-15	125	130	20	1440	15	63	jj1-15	125
31	150gw145-6-7.5	150	145	6	1470	7.5	63	qzd7.5	125
32	150gw180-15-15	150	180	15	1470	15	65	jj1-15	150
33	150gw180-20-18.5	150	180	20	1470	18.5	75	jj1-18.5	150
34	150gw180-25-22	150	180	25	1470	22	76	jj1-22	150
35	150gw130-30-22	150	130	30	1470	22	75	jj1-22	150
36	150gw180-30-30	150	180	30	970	30	73	jj1-30	150
37	150gw200-30-37	150	200	30	970	37	70	jj1-37	150
38	200gw300-7-11	200	300	7	1470	11	73	jj1-11	150
39	200gw250-11-15	200	250	11	1470	15	74	jj1-15	200
40	200gw400-10-22	200	400	10	1470	22	76	jj1-22	200
41	200gw400-13-30	200	400	13	1470	30	73	jj1-30	200
42	200gw250-11-15	200	250	15	1470	18.5	72	jj1-18.5	200
43	200gw300-15-22	200	300	15	1470	22	73	jj1-22	200
44	200gw250-22-30	200	250	22	1470	30	71	jj1-30	200
45	200gw350-25-37	200	350	25	1470	37	75	jj1-37	200
46	200gw400-30-55	200	400	30	1480	55	70	jj1-55	200
47	250gw600-9-30	250	600	9	980	30	74	jj1-30	250
48	250gw600-12-37	250	600	12	1480	37	78	jj1-37	250
49	250gw600-15-45	250	600	15	1480	45	75	jj1-45	250
50	250gw600-20-55	250	600	20	1480	55	73	jj1-55	250
51	250gw600-25-75	250	600	25	1480	75	73	jj1-75	250
52	300gw800-12-45	300	800	12	1480	45	76	jj1-45	300
53	300gw500-15-45	300	500	15	980	45	70	jj1-45	300
54	300gw800-15-55	300	800	15	980	55	73	jj1-55	300
55	300gw600-20-55	300	600	20	980	55	75	jj1-55	300
56	300gw800-20-75	300	800	20	980	75	78	jj1-75	300
57	300gw950-20-90	300	950	20	980	90	80	jj1-90	300
58	300gw1000-25-110	300	1000	25	980	110	82	jj1-110	300
59	300gw1100-10-55	300	1100	10	980	55	84.5	jj1-55	300
60	350gw1500-15-90	350	1500	15	980	90	83.1	jj1-90	350
61	350gw1200-18-90	350	1200	18	980	90	83.2	jj1-90	350
62	350gw1100-28-132	350	1100	28	740	132	78.5	jj1-132	350
63	350gw1000-36-160	350	1000	36	740	160	82.1	jj1-160	350

gw型立式管道排污泵安装与使用
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。******能将泵底脚螺丝装上。
检查与维修
1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。
常见故障原因
1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
