移动式潜水排污泵概述

大东海泵业商标

qw型移动式不锈钢排污泵是八十年代引进国外******技术的基础上,有我单位科研人员的共同努力,同时广泛征求国内水泵专家的意见,经过多次改良而研制成功的,经测试各项性能指标均达到国外同类产品******水平。本产品具有高效节能,结构独特等功能。产品投放市场后以其独特的功效,可靠的质量受到广大用户的欢迎和好评。
移动式潜水排污泵主要特点
1 、移动式潜水排污泵采用独特的单叶片式或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的 5 倍的纤维物质与直径为泵口径约 50% 的固体颗粒。
2 、移动式潜水排污泵机械密封采用新型硬质耐腐的碳化钨作材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行 8000 小时以上。
3 、移动式潜水排污泵整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4 、移动式潜水排污泵该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元器件,对水泵电机******保护。
5 、移动式潜水排污泵可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行******保护,提高了产品的安全性与可靠性。
6 、移动式潜水排污泵浮球开头可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7 、移动式潜水排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8 、移动式潜水排污泵能够在全扬程范围内使用,而保证电机不会过载。
9 、移动式潜水排污泵有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。
移动式潜水排污泵主要用途
1.企业单位废水排放
2. 城市污水处理厂排放系统
3.地铁、地下室、人防系统排水站
4.医院、宾馆、高层建筑污水排放
5.住宅区的污水排水站
6.市政工程、建筑工地中稀泥浆的排放
7.自来水厂的给水装置
8.养殖场污水排放及农村农田灌溉
9.勘探矿山及水处理设备配套
10.代替肩挑人担,吸送河泥。
移动式潜水排污泵使用条件
1.介质温度不超过 60℃ ,介质重度为 1 -1.3kg /dm3, ph 值在 5-9 范围内。
2.无内自流循环冷却系统的泵,电机部份露出液面不超过 1/2 。
3.本泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。
移动式潜水排污泵技术参数
型号 口径 mm 流量 m3/h 扬程 m 功率 kw 转速 r/min 效率 %
25-8-22 25 8 22 1.1 2825 38.5
32-12-15 32 12 15 1.1 2825 40
40-15-15-1.5 40 15 15 1.5 2840 45.1
40-15-30-2.2 40 15 30 2.2 2840 48
50-20-7-0.75 50 20 7 0.75 1390 54
50-10-10-0.75 50 10 10 0.75 1390 56
50-20-15-1.5 50 20 15 1.5 2840 55
50-15-25-2.2 50 15 25 2.2 2840 56
50-18-30-3 50 18 30 3 2880 58
50-25-32-5.5 50 25 32 5.5 2900 53
50-20-40-7.5 50 20 40 7.5 2900 55
65-25-15-2.2 65 25 15 2.2 2840 52
65-37-13-3 65 37 13 3 2880 55
65-25-30-4 65 25 30 4 2890 58
65-30-40-7.5 65 30 40 7.5 2900 56
65-35-50-11 65 35 50 11 2930 60
65-35-60-15 65 35 60 15 2930 63
80-40-7-2.2 80 40 7 2.2 1420 52
80-43-13-3 80 43 13 3 2880 50
80-40-15-4 80 40 15 4 2890 57
80-65-25-7.5 80 65 25 7.5 2900 56
100-80-10-4 100 80 10 4 1440 62
100-110-10-5.5 100 110 10 5.5 1440 66
100-100-15-7.5 100 100 15 7.5 1440 67
100-85-20-7.5 100 85 20 7.5 1440 68
100-100-25-11 100 100 25 11 1460 65
100-100-30-15 100 100 30 15 1460 66
100-100-35-18.5 100 100 35 18.5 1470 65
125-130-15-11 125 130 15 11 1460 62
125-130-20-15 125 130 20 15 1460 63
150-145-9-7.5 150 145 9 7.5 1440 63
150-180-15-15 150 180 15 15 1460 65
150-180-20-18.5 150 180 20 18.5 1470 75
15-180-25-22 150 180 25 22 1470 76
150-130-30-22 150 130 30 22 1470 75
150-180-30-30 150 180 30 30 1470 73
150-200-30-37 150 200 30 37 1480 70
200-300-7-11 200 300 7 11 970 73
200-250-11-15 200 250 11 15 970 74
200-400-10-22 200 400 10 22 1470 76
200-400-13-30 200 400 13 30 1470 73
200-250-15-18.5 200 250 15 18.5 1470 72
200-300-15-22 200 300 15 22 1470 73
200-250-22-30 200 250 22 30 1470 71
200-350-25-37 200 350 25 37 1980 75
200-400-30-45 200 400 30 45 1480 70
250-600-9-30 250 600 9 30 980 74
250-600-12-37 250 600 12 37 1480 78
250-600-15-45 250 600 15 45 1480 75
250-600-20-55 250 600 20 55 1480 73
250-600-25-75 250 600 25 75 1480 73
250-800-12-45 250 800 12 45 980 76
300-500-15-45 300 500 15 45 980 70
300-800-15-55 300 800 15 55 980 73
300-600-20-55 300 600 20 55 980 75
300-800-20-75 300 800 20 75 980 78
300-950-20-90 300 950 20 90 980 80
300-1000-25-110 300 1000 25 110 980 82
350-1100-10-55 350 1100 10 55 980 84.5
350-1500-15-90 350 1500 15 90 980 82.5
350-1200-18-90 350 1200 18 90 980 83.1
350-1100-28-132 350 1100 28 132 740 83.2
350-1000-36-160 350 1000 36 160 740 78.5
350-1500-10-75 400 1500 10 75 980 82.1
400-2000-15-132 400 2000 15 132 740 85.5
400-1700-22-160 400 1700 22 160 740 82.1
400-1500-26-160 400 1500 26 160 740 83.5
400-1700-30-200 400 1700 30 200 740 83.5
400-1800-32-250 400 1800 32 250 740 82.1
500-2500-10-110 500 2500 10 110 740 85
500-2500-16-160 500 2500 16 160 740 84
500-2500-18-185 500 2500 18 185 740 83
500-2500-12-132 500 2500 12 132 740 85
500-2400-22-220 500 2400 22 220 740 85
500-2650-24-250 500 2650 24 250 740 85
500-2400-28-280 500 2400 28 280 740 85

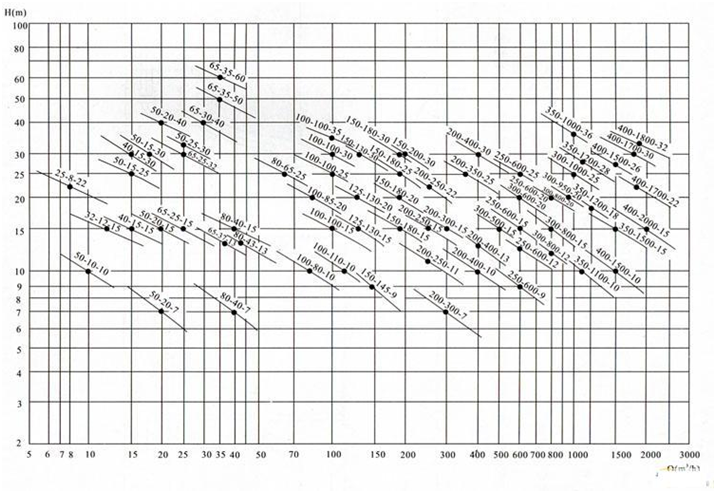

移动式潜水排污泵性能图谱
大东海泵业移动式潜水排污泵性能曲线图
移动式潜水排污泵结构说明
wq型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行*********保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用b级或f级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以******效率运行。
移动式潜水排污泵结构图
大东海泵业移动式潜水排污泵结构图

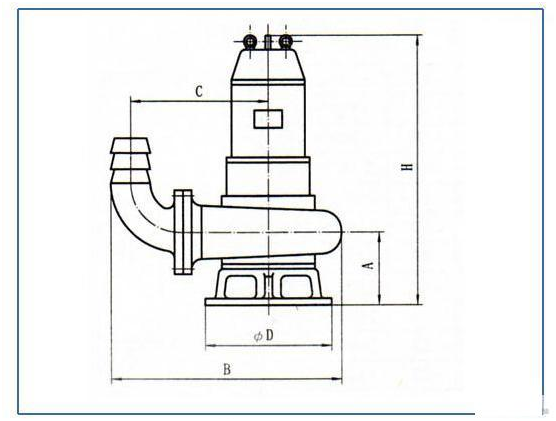

移动式潜水排污泵安装尺寸
大东海泵业移动式潜水排污泵尺寸图
型号 a b c d h
25qw8-22-1.1 110 305 195 190 410
32qw12-15-1.1 110 305 195 190 410
40qw15-15-1.5 120 340 215 240 600
40qw15-30-2.2 120 340 215 240 600
50qw20-7-0.75 125 370 225 240 550
50qw10-10-0.75 125 370 225 240 550
50qw20-15-1.5 120 345 215 240 600
50qw15-25-2.2 120 345 215 240 600
50qw18-30-3.0 125 370 225 240 630
50qw25-32-5.5 155 410 255 310 730
50qw20-40-7.5 155 410 255 240 730
65qw25-15-2.2 125 410 260 240 610
65qw37-13-3.0 125 410 260 240 630
65qw25-30-4.0 125 420 270 240 680
65qw30-40-7.5 155 450 290 310 730
65qw35-50-11 165 460 290 350 920
65qw35-60-15 165 460 290 350 920
80qw40-7-2.2 165 490 325 310 700
80qw43-13-3.0 165 445 295 310 740
80qw40-15-4.0 165 445 295 310 800
80qw65-25-7.5 165 490 325 310 770
100qw80-10-4.0 175 620 420 350 800
100qw110-10-5.5 185 650 420 350 800
100qw100-15-7.5 185 650 420 350 800
100qw85-20-7.5 185 650 420 350 800
100qw100-25-11 210 710 450 420 960
100qw100-30-15 225 740 485 420 950
100qw100-35-18.5 225 740 485 470 1000
125qw130-15-11 225 740 470 420 960
125qw130-20-15 225 740 470 420 960
150qw145-9-7.5 225 770 480 420 850
150qw180-15-15 225 780 480 470 960
150qw180-20-18.5 225 780 480 470 1020
150qw180-25-22 225 780 480 470 1020
150qw130-30-22 250 860 520 470 1180
150qw180-30-30 250 860 520 540 1230
150qw200-30-37 250 860 520 540 1300
200qw300-7-11 275 900 560 540 1130
200qw250-11-15 275 900 560 540 1130
200qw400-10-22 275 900 560 540 1200
200qw400-13-30 275 900 560 540 1250
200qw250-15-18.5 275 900 560 540 1200
200qw300-15-22 275 900 560 540 1200
200qw250-22-30 275 900 560 540 1250
200qw350-25-37 275 900 560 540 1350
200qw400-30-55 290 920 580 540 1400
250qw600-9-30 320 1100 650 540 1650
250qw600-12-37 320 1100 650 540 1650
250qw600-15-45 320 1080 650 540 1650
250qw600-20-55 320 1080 650 540 1650
250qw600-25-75 320 1100 650 540 1650
250qw800-12-45 320 1080 650 540 1650
300qw500-15-45 400 1200 800 600 2040
300qw800-15-55 400 1200 800 600 2040
300qw600-20-55 400 1200 800 600 2050
300qw800-20-75 400 1200 800 600 2100
300qw950-20-90 400 1200 800 600 2200
300qw1000-25-110 400 1200 800 600 2200
350qw1100-10-55 450 1350 950 600 1950
350qw1500-15-90 450 1350 950 600 2160
350qw1200-18-90 450 1350 950 600 2160
350qw1100-28-132 450 1350 950 600 2500
350qw1000-36-160 450 1350 950 600 2600
400qw1500-10-75 510 1480 1100 700 2100
400qw2000-15-132 510 1480 1100 700 2500
400qw1700-22-160 510 1480 1100 700 2600
400qw1500-26-160 510 1480 1100 700 2620
400qw1700-30-200 510 1480 1100 700 2550
400qw1800-32-250 510 1480 1100 700 2860
移动式潜水排污泵订货须知
一、①移动式潜水排污泵产品名称与型号②移动式潜水排污泵口径③移动式潜水排污泵扬程(m)④移动式潜水排污泵流量⑤移动式潜水排污泵电机功率(kw)⑥移动式潜水排污泵转速(r/min)⑦移动式潜水排污泵电压〔v〕⑧移动式潜水排污泵吸程(m)⑨移动式潜水排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的移动式潜污泵产品型号,请按移动式潜水排污泵型号直接向大东海泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们大东海泵业的技术专家为您审核把关。
