gw型无堵塞管道排污泵产品概述

gw型无堵塞不锈钢管道排污泵是在引进国外******技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机机密封，能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有较高的效率，叶轮经动静平衡试验，使泵在运行中无振动。
该排污泵水力性能******、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

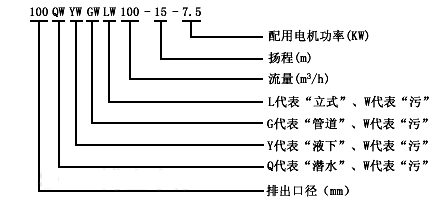

gw型无堵塞管道排污泵型号意义 gw型无堵塞管道排污泵产品特点
1.泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。　　
2.泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定　　
3.采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
4.设计合理，配套电机合理，效率高，节能效果显著。
5.机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
6.水力性能******，整机效率高，运转噪音低。
7.在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
8.在使用扬程范围内使用，保证电机无过载。
gw型无堵塞管道排污泵产品用途
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
gw型无堵塞管道排污泵使用条件
1、介质温度不超过 40℃，间歇使用（最长不超过5分钟）为 70℃，重度为1.0～1.3kg/dm3，ph值在5～ 9范围内。
2、无内自流循环冷动系统的泵，电机部份露出液面不超过1/2。
3、一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内应用，应在订货时另行注明，以便厂家制造。
4、在运行过程电机电流不得超过电机的额定电流。
gw型无堵塞管道排污泵结构示意图 gw型无堵塞管道排污泵起动前的准备与运行
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。******能将泵底脚螺丝装上。
gw型无堵塞管道排污泵故障与排除
1.不锈钢排污泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。
常见故障原因
1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
性能参数表

口径 mm	型号	流量 m3/h	扬程 m	转速 r/min	功率 kw
25	25gw6-10-0.75	6	10	2900	0.75
	25gw6-15-1.1	6	15	2900	1.1
32	32gw8-12-0.75	8	12	2900	0.75
	32gw12-15-1.5	12	15	2900	1.1
40	40gw10-10-0.75	10	10	2900	0.75
	40gw8-15-1.1	8	15	2900	1.1
	40gw12-15-1.5	12	15	2900	1.5
	40gw15-20-2.2	15	20	2900	2.2
50	50gw20-7-0.75	20	7	2900	0.75
	50gw10-10-0.75	10	10	2900	0.75
	50gw10-12-1.1	10	12	2900	1.1
	50gw25-10-1.5	25	10	2900	1.5
	50gw20-15-1.5	20	15	2900	1.5
	50gw15-15-1.5	15	15	2900	1.5
	50gw15-20-2.2	15	20	2900	2.2
	50gw15-18-2.2	15	18	2900	2.2
	50gw15-25-2.2	15	25	2900	2.2
	50gw27-15-2.2	27	15	2900	2.2
	50gw30-14-2.2	30	14	2900	2.2
	50gw42-9-2.2	42	9	2900	2.2
	50gw30-10-2.2	30	10	2900	2.2
	50gw20-22-3	20	22	2900	3
	50gw25-18-3	25	18	2900	3
	50gw15-30-3	15	30	2900	3
	50gw25-20-4	25	20	2900	4
	50gw40-15-4	40	15	2900	4
	50gw20-30-5.5	20	30	2900	5.5
	50gw20-40-7.5	20	40	2900	7.5
	50gw25-35-7.5	25	35	2900	7.5
	50gw30-40-7.5	30	40	2900	7.5
65	65gw25-10-1.5	25	10	2900	1.5
	65gw35-7-2.2	35	7	2900	2.2
	65gw30-10-2.2	30	10	290	2.2
	65gw25-15-2.2	25	15	2900	2.2
	65gw37-13-3	37	13	2900	3
	65gw30-22-4	30	22	2900	4
	65gw40-15-4	40	15	2900	4
	65gw25-30-5.5	25	30	2900	5.5
	65gw32-25-5.5	32	25	2900	5.5
	65gw40-30-7.5	40	30	2900	7.5
	65gw30-40-7.5	30	40	2900	7.5
	65gw30-45-11	30	45	2900	11
	65gw35-50-15	35	50	2900	15
	65gw35-60-18.5	35	60	2900	18.5
80	80gw40-7-2.2	40	7	2900/1450	2.2
	80gw43-13-3	43	13	2900	3
	80gw40-15-4	40	15	2900	4
	80gw50-20-5.5	50	20	2900	5.5
80	80gw40-25-5.5	40	25	2900	5.5
	80gw30-30-5.5	30	30	2900	5.5
	80gw65-25-7.5	65	25	2900	7.5
	80gw50-20-7.5	50	20	2900	7.5
	80gw30-40-7.5	30	40	2900	7.5
100	100gw85-10-4	85	10	1450/2900	4
	100gw50-20-5	50	20	1450/2900	5.5
	100gw65-15-5.5	65	15	1450/2900	5.5
	100gw100-10-7.5	100	10	1450/2900	7.5
	100gw85-15-7.5	85	15	1450/2900	7.5
	100gw80-20-7.5	80	20	1450/2900	7.5
	100gw100-15-7.5	100	15	1450/2900	7.5
	100gw100-25-11	100	25	1450/2900	11
	100gw100-30-15	100	30	1450/2900	15
	100gw100-35-18.5	100	35	1450/2900	18.5
150	150gw145-9-7.5	145	9	1450	7.5
	150gw110-15-7.5	110	15	1450	7.5
	150gw200-7-11	200	7	1450	11
	150gw200-10-15	200	10	1450	15
	150gw180-20-18.5	180	20	1450	18.5
	150gw180-25-22	180	25	1450	22
	150gw200-20-22	200	20	1450	22
	150gw240-20-30	240	20	1450	30
	150gw200-25-30	200	25	1450	30
	150gw150-35-37	150	35	1450	37
200	200gw300-7-11	300	7	980	11
	200gw250-11-15	250	11	1450	15
	200gw250-15-18.5	250	15	1450	18.5
	200gw400-10-22	400	10	1450	22
	200gw300-15-22	300	15	1450	22
	200gw400-13-30	400	13	1450	30
	200gw400-18-37	400	18	1450	37
	200gw400-20-45	400	20	1450	45
	200gw400-25-55	400	25	1450	55
250	250gw600-9-30	600	9	980	30
	250gw600-12-37	600	12	980	37
	250gw600-15-45	600	15	1450	45
	250gw600-20-55	600	20	1450	55
	250gw600-25-75	600	25	1450	75
300	300gw800-12-45	800	12	1450	45
	300gw800-15-55	800	15	1450	55
	300gw800-20-75	800	20	1450	75
	300gw950-20-90	950	20	1450	90
	300gw1000-25-110	1000	25	1450	110
350	350gw950-14-55	950	14	980	55
	350gw1260-12-75	1260	12	980	75
	350gw1450-14-90	1450	14	980	90
	350gw1200-20-110	1200	20	980	110
