自吸排污泵性能特点

大东海泵业商标

zw型自吸排污泵是本厂工程技术人员吸收国外技术,结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构,既可象一般自吸泵那样不需要安装底阀,又可以通过较大颗粒和较长的纤维,具有广阔的应用市场和发展前景。zw型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。本单位生产的zw自吸排污泵机可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。
自吸式排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质最理想的杂质泵。
自吸排污泵性能范围
流量q:8~800 m3/h
自吸排污泵口径dn:25~300mm
自吸排污泵扬程h:15~80m
自吸排污泵转速n:2900~1450r/min
自吸电机功率:1.5~132kw

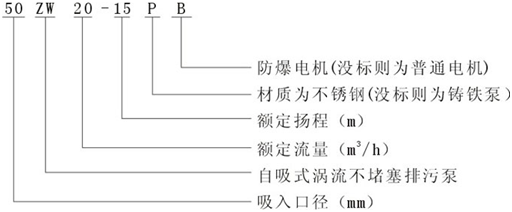

型号意义
大东海泵业自吸排污泵型号意义
自吸排污泵性能参数
型号 流量m3/h 扬程(m) 功率(kw) 转速(r/min) 效率(%) 汽蚀余量(m) 自吸高度(m) 自吸时间(min/s) 重量(kg)
zw25-8-15 8 15 2.2 2900 45 2.0 5.5 3 100
zw32-5-20 5 20 2.2 2900 46 2.5 5.5 3 100
zw32-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
zw32-9-30 9 30 3 2900 48 2.5 5.5 3 120
zw40-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
zw40-20-15 20 15 2.2 2900 45 2.5 5.5 3 100
zw40-15-30 15 30 3 2900 48 2.5 5.5 3 120
zw50-10-20 10 20 2.2 2900 45 2.5 5.5 3 100
zw50-20-12 20 12 2.2 2900 45 2.5 5.5 3 100
zw50-15-30 15 30 3 2900 48 2.5 5.5 3 120
zw50-20-35 20 35 5.5 2900 48 2.5 5.5 3 150
zw65-30-18 30 18 4 1450 45 2.5 5.5 3 200
zw65-25-30 25 30 5.5 2900 50 3.0 5.5 3 200
zw65-25-40 25 40 7.5 2900 50 3.0 5.5 2 200
zw65-40-25 40 25. 7.5 2900 50 3.0 5.5 2 200
zw65-65-25 65 25 7.5 2900 52 3.0 5.5. 2 240
zw80-40-16 40 16 4 1450 50 3.0 5.0 3 240
zw80-40-25 40 25 7.5 2900 50 3.0 5.5 2 200
zw80-25-40 25 40 7.5 2900 50 3.0 5.5 2 200
zw80-65-25 65 25 7.5 2900 52 3.0 5.5 2 240
zw80-80-35 80 35 15 2900 45 3.0 5.5 3 285
zw80-40-50 80 40 18.5 2900 50 3.0 5.5 2 293
zw80-50-60 50 60 22 2900 55 3.0 5.0 3 326
zw100-100-15 100 15 7.5 1450 50 4.0 5.5 3 300
zw100-8020 80 20 7.5 1450 53 4.0 5.5 3 300
zw100-100-20 100 20 11 1450 53 4.0 5.5 3 340
zw100-100-30 100 30 22 2900 53 4.0 5.5 2 510
zw100-80-45 80 45 30 2900 55 4.0 5.5 2 560
zw100-80-60 80 60 37 2900 53 4.0 5.5 2 585
zw100-80-80 80 80 45 2900 50 4.0 5.5 2 639
zw125-120-20 120 20 15 1450 55 4.5 5.5 2 500
zw150-180-14 180 14 15 1450. 60 5.0 5.5 3.5 500
zw150-180-20 180 20 22 1450 60 5.0 5.0 3 570
zw150-180-30 180 30 37 1450 65 5.0 5.0 3 680
zw150-180-38 180 38 55 1450 45 5.0 6.0 3.5 800
zw200-280-14 280 14 22 1450 65 5.0 5.0 3 820
zw200-280-20 280 20 37 1450 62 5.0 5.0 3 910
zw200-300-25 300 25 45 1450 59 5.0 5.0 3 948
zw200-280-28 280 28 55 1450 55 4.8 5.2 3 1090
zw250-420-20 420 20 55 1450 61 6.0 4.5 2.5 1150
zw300-800-14 800 14 55 1450 65 6.0 4.5 2.5 1400
工作原理
zw型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。zw型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

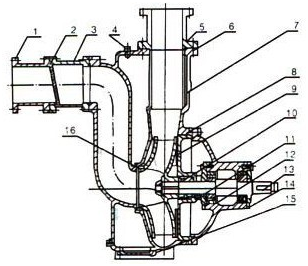

自吸排污泵结构图
大东海泵业自吸排污泵结构图 1 进口接管 9 叶轮
2 进口法兰 10 机械密封
3 进口阀座 11 挡水圈
4 加水阀门 12 承座
5 出口接管 13 泵轴
6 泵体 14 轴承盖
7 气液分离管 15 底盖板
8 后盖 16 螺栓
产品使用条件
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃
2、介质ph值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、zw型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、zw型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
使用注意事项
1.吸入管路越短越好,最长不超过10m。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵******次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。
6.环境温度≤45℃,介质温度≤60℃。
7.介质ph值铸铁泵为6~9,不锈钢自吸泵为1~14。
8.通过颗粒******直径为自吸泵口径的60%,纤维长度为口径的5倍。
9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
