zcq型自吸式磁力泵概述

大东海泵业商标

zcq系列自吸式磁力泵,是自吸泵和磁力泵的完美组合。采用磁力耦合传动,不存在动密封点。因此既能******杜绝跑、冒、滴、漏现象,又具有良好的自吸功能。其过流部件采用耐腐蚀不锈钢、高纯度工业陶瓷及填充四氟制成,具有良好的耐腐性。广泛用于医药、食品、制碱、制药、印染、涂装等行业及易燃易爆、易挥发、有毒、有机溶剂和贵重液体的输送。
zcq型自吸式磁力泵产品特点
zcq型自吸式磁力驱动泵以静密封取代动密封,使泵的过流部件处于完全密封状态,******解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有cq型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度4米。该磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。 适用范围可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
zcq型自吸式磁力泵工作原理
本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
zcq型自吸式磁力泵装置实例
大东海泵业自吸式磁力泵安装示意图

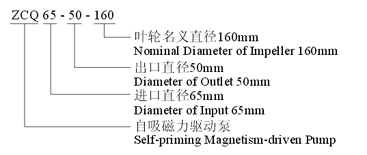

zcq型自吸式磁力泵型号意义
大东海泵业自吸式磁力泵型号意义

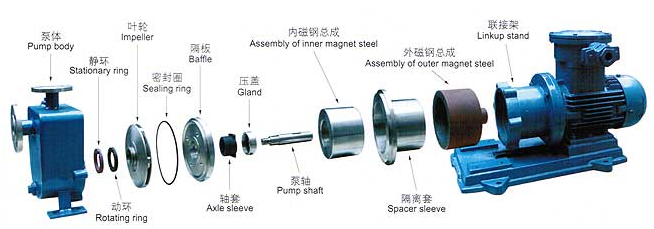

zcq型自吸式磁力泵结构说明
序号 零件名称 材料 序号 零件名称 材料
1 泵体 不锈钢 8 内磁钢总成 磁体组件
2 止回阀 氟橡胶 9 隔离套 不锈钢
3 静环 不锈钢 10 前后止推环 碳化钨
4 叶轮 不锈钢 11 轴承体 不锈钢
5 密封圈 聚四氟乙烯 12 泵轴 不锈钢
6 前后轴承 碳石墨 13 外磁钢总成 磁体组件
7 前后轴套 碳化钨 14 联接架 铸铁
大东海泵业自吸式磁力泵结构图3

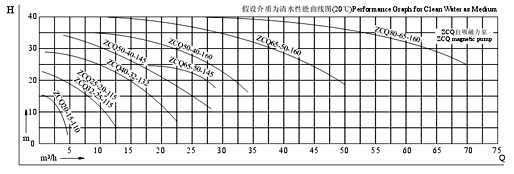

zcq型自吸式磁力泵性能曲线图
大东海泵业自吸式磁力泵性能曲线图

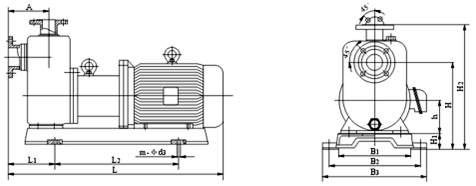

zcq型自吸式磁力泵外型和安装尺寸
大东海泵业自吸式磁力泵安装尺寸图
大东海泵业自吸式磁力泵安装尺寸表
zcq型自吸式磁力泵性能参数表
型号 流量
(m3/h)
扬程m 转速r/min 轴功率kw 效率
η
自吸性能
m/3分
配带电机功率
介质密度
<1 <1.3 <1.84
zcq25-20-115 1.0
1.6
2.0
17
15
12.5
2900 0.23
0.24
0.24
20
27
28
4 y/yb801-2
0.75
y/yb801-2
0.75
y/yb801-2
0.75
zcq32-25-115 1.9
3.2
3.8
17
15
12.5
2900 0.40
0.45
0.43
22
29
30
4 y/yb801-2
0.75
y/yb801-2
0.75
y/yb802-2
1.1
zcq32-25-145 1.9
3.2
3.8
27.5
25
22
2900 0.68
0.78
0.79
21
28
29
4 y/yb802-2
1.1
y/yb802-2
1.1
y/yb90s-2
1.5
zcq40-32-132 3.8
6.3
7.5
25
22
19
2900 0.99
1.11
1.11
26
34
35
4 y/yb802-2
1.1
y/yb90s-2
1.5
y/yb90l-2
2.2
zcq40-32-160 3.8
6.3
7.5
34
32
29
2900 1.41
1.57
1.65
25
35
36
4 y/yb90l-2
2.2
y/yb90l-2
2.2
y/yb100l-2
3.0
zcq50-32-125 7.5
12.5
15
22
20
18
2900 1.55
1.70
1.79
29
40
41
4 y/yb90l-2
2.2
y/yb100l-2
3.0
y/yb112m-2
4.0
zcq50-32-160 7.5
12.5
15
34
32
29
2900 2.57
2.87
3.04
27
38
39
4 y/yb100l-2
3.0
y/yb112m-2
4.0
y/yb32s1-2
5.5
zcq50-32-200 7.5
12.5
15
52.5
50
48
2900 5.10
5.67
6.33
21
30
31
4 y/yb32s2-2
7.5
y/yb32s2-2
7.5
y/yb160m1-2
11
zcq65-50-125 15
25
30
22
20
18
2900 2.81
3.17
3.34
32
43
44
4 y/yb112m-2
4.0
y/yb132s1-2
5.5
y/yb132s2-2
7.5
zcq65-50-160 15
25
30
34
32
28
2900 4.63
5.31
5.45
30
41
42
4 y/yb132s1-2
5.5
y/yb132s2-2
7.5
y/yb160m1-2
11
zcq65-40-200 7.5
12.5
15
53
50
47
2900 8.33
9.73
10.67
26
35
36
4 y/yb160m1-2
11
y/yb160m2-2
15
y/yb160l-2
18.5
zcq80-65-125 30
50
60
22
20
18
2900 4.73
5.56
5.39
38
49
50
4 y/yb132s1-2
5.5
y/yb132s2-2
7.5
y/yb160m1-2
11
zcq80-65-160 30
50
60
34
32
28
2900 8.29
9.68
9.95
33
45
46
4 y/yb160m1-2
11
y/yb160m2-2
15
y/yb160l-2
18.5
zcq80-50-200 30
50
60
53
50
47
2900 12.37
14.80
16.34
35
46
47
4 y/yb160l-2
18.5
y/yb180m-2
22
y/yb200l1-2
30
zcq80-50-250 30
50
60
84
80
75
2900 21.45
24.76
27.23
32
44
45
4 y/yb200l1-2
30
y/yb220l2-2
37
y/yb225m-2
45
zcq100-80-160 60
100
120
33.5
32
27
2900 12.16
16.14
16.04
45
54
55
4 y/yb160l1-2
18.5
y/yb180m-2
22
y/yb200l1-2
30

型号 口径 流量 扬程 吸程 功率 转速
(材质:不锈钢) 进口 出口 升/分 (m3/h) (m) (m) (kw) (r/min)
zcq20-12-110 20 12 50 3 12 4 0.37 2800
zcq25-20-115 25 20 110 6.6 15 4 1.1
zcq32-25-115 32 25 110 6.6 15 4 1.1
zcq32-25-145 32 25 80 4.8 25 4 1.1
zcq40-32-132 40 32 180 10.8 20 4 2.2
zcq40-32-160 40 32 200 12 32 4 4
zcq50-40-145 50 40 240 14.4 25 4 4
zcq50-40-160 50 40 220 13.2 32 4 4
zcq65-50-145 65 50 280 16.8 25 4 5.5
zcq65-50-160 65 50 450 27 32 4 7.5
zcq80-65-160 80 65 850 51 32 4 15
zcq80-65-200 80 65 850 51 50 4 18.5
zcq100-80-160 100 80 1700 100 32 4 18.5
zcq100-80-200 100 80 1700 100 50 4 22
zcq型自吸式磁力泵使用注意事项
1.因自吸式磁力泵轴承的冷却和润滑是靠被输送的介质,所以******禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。
2,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3,泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4,被输送的介质及其温度应在泵材允许的范围内(详见附表〕。金属泵的使用温度〈100℃;,被输送的介质比重?1.3;介质比重〈1.3时,将影响技术性能。
5,对于输送液为易沉淀结晶的介盾,使用后应及时清洗,排净泵内积液。
6,自吸泵运行500小时后,应拆检思承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
