ih型不锈钢化工泵结构特点

ih化工泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
ih型不锈钢化工泵旋转方向
泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
ih型不锈钢化工泵轴封型式
填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于iso3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。
ih型不锈钢耐腐蚀化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～ 280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
ih型不锈钢化工泵性能范围
流量q：6.3～400m3/h
扬程h：5～132m
转速n：2900、1450r/min
配带功率：0.55～110kw
进口直径：50～200mm
最高工作压力：1.6mpa
ih型化工泵有29个基本型，其中22个双速（2900、1450r/min）经过a、b两种型式的叶轮直径切割变型后，达112个规格。

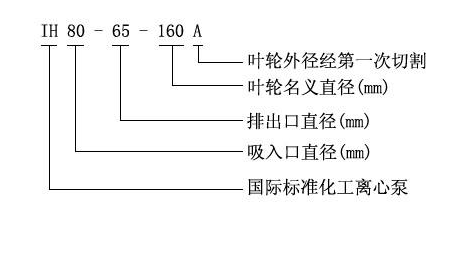

ih型不锈钢化工泵型号意义 ih型不锈钢化工泵性能参数

ih型化工泵
型号	转速	流量(m3/h)	流量(l/s)	扬程 (m)	效率 (%)	轴功率 (kw)	配用功率			汽蚀余量(m)	重量 (kg)
							介质密度
							1.0	1.35	1.85
ih50-32-125	2900	12.5	3.47	20	51	1.33	2.2	6.0	4.0	2.0	45
	1450	6.3	1.74	5.0	45	0.19	0.55	0.55	0.55	2.0	45
ih50-32-160	2900	12.5	3.47	32	46	2.37	3.0	4.0	5.5	2.0	49
	1450	6.3	1.74	8.0	40	0.34	0.55	0.75	1.1	2.0	49
ih50-32-200	2900	12.5	3.47	50	39	4.36	5.5	7.5	11	2.0	59
	1450	6.3	1.74	12.5	33	0.65	1.1	1.1	1.5	2.0	59
ih50-32-250	2900	12.5	3.47	80	33	8.25	11	15	18.5	2.0	93
	1450	6.3	1.74	20	27	1.27	2.2	2.2	3.0	2.0	93
ih65-50-125	2900	25	1.53	2.0	62	2.2	3.0	4.0	5.5	2.0	47
	1450	12.5	6.94	5.0	55	0.31	0.55	0.55	0.75	2.0	47
ih65-50-160	2900	25	2.78	32	57	3.82	5.5	7.5	11	2.0	53
	1450	12.5	6.94	8.0	51	0.53	0.75	1.1	1.5	2.0	53
ih65-40-200	2900	25	2.92	50	52	6.55	11	11	15	2.0	63
	1450	12.5	6.94	12.5	46	0.93	1.5	2.2	2.2	2.0	63
ih65-40-250	2900	25	2.92	80	46	46	15	3.0	30	2.0	99
	1450	12.5	6.94	20	39	39	2.2	37	4.0	2.0	99
ih65-40-315	2900	25	3.06	125	39	39	30	5.5	55	2.0	116
	1450	12.5	6.94	32.0	33	33	5.5	5.5	7.5	2.0	116
ih80-65-125	2900	50	13.9	20	69	3.95	5.5	7.5	11	3.0	52
	1450	25	6.94	5.0	64	0.53	0.75	1.1	1.5	2.5	52
ih80-65-160	2900	50	13.9	32	67	6.5	11	11	15	2.3	57
	1450	25	6.94	8.0	62	0.88	1.5	1.5	2.2	2.3	57
ih80-50-200	2900	50	13.9	50	63	10.8	15	18.5	30	2.5	65
	1450	25	6.94	12.5	54	0.83	1.1	1.5	2.2	2.0	65
ih80-50-250	2900	50	13.9	80	58	18.8	30	37	45	2.5	103
	1450	25	6.94	20	52	2.62	4.0	5.5	7.5	2.0	103
ih80-50-315	2900	50	13.9	125	52	32.73	45	55	75	2.0	121
	1450	25	6.94	32	48	4.54	7.5	7.5	11	2.0	121
ih100-80-125	2900	100	27.8	20	73	7.47	11	15	18.5	4.5	57
	1450	50	13.9	5.0	68	1.0	1.5	2.2	3.0	3.5	57
ih100-80-160	2900	100	27.8	32	73	11.9	15	22	30	4.3	87
	1450	50	13.9	8.0	69	1.58	2.2	3.0	4.0	3.4	87
ih100-65-200	2900	100	27.8	50	72	18.9	30	37	45	3.9	96
	1450	50	13.9	12.5	68	2.5	3.0	4.0	5.5	2.5	96
ih100-65-250	2900	100	27.8	80	68	32.0	45	55	75	3.6	115
	1450	50	13.9	20	63	4.3	5.5	7.5	11	2.5	115
ih100-65-315	2900	100	55.6	125	62	54.9	75	90	132	3.2	166
	1450	50	27.8	32	58	7.5	11	15	18.5	2.0	166
ih125-100-200	2900	200	55.6	50	77	35.4	45	55	90	5.0	99
	1450	100	27.8	12.5	73	4.66	7.5	11	15	2.9	99
ih125-100-250	2900	200	55.6	80	75	58.1	11	110	132	4.5	151
	1450	100	27.8	20	72	7.56	132	15	18.5	2.3	151
ih125-100-315	2900	200	55.6	125	72	94.56	18.5	160	220	4.5	166
	1450	100	27.8	32	65	13.41	18.5	22	30	2.8	166
ih125-100-400	1450	100	27.8	50	55	14.74	18.5	30	37	2.5	211
ih150-125-250	1450	200	55.6	20	77	14.1	30	30	37	2.5	165
ih150-125-315	1450	200	55.6	32	75	23.2	30	37	55	2.8	196
ih150-125-400	1450	200	55.6	50	70	38.9	55	75	90	2.8	238
ih200-150-250	1450	400	111.1	20	77	28.3	37	55	75	2.5	195
ih200-150-315	1450	400	111	32	79	44.1	55	75	110	4.0	269
ih200-150-400	1450	400	111	50	78	39.8	90	132	160	3.5	290

不锈钢化工泵订货须知
一、①不锈钢化工泵产品名称与型号②不锈钢化工泵口径③不锈钢化工泵扬程（m）④不锈钢化工泵流量⑤不锈钢化工泵电机功率（kw）⑥不锈钢化工泵转速（r/min）⑦不锈钢化工泵压〔v〕⑧不锈钢化工泵吸程（m）⑨不锈钢化工泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的不锈钢化工泵产品型号，请按不锈钢化工泵型号直接向大东海泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们大东海泵业的技术专家为您审核把关。
