为了方便广大用户,在水泵选型时确定管道压力损失,我公司特意在此发布管道压力损失计算公式供大家选型参考。通过水泵性能曲线可以看出每台水泵在一定转速下,都有自己的性能曲线,性能曲线反映了水泵本身潜在的工作能力,这种潜在的工作能力,在泵站的实际运行中,就表现为在某一特定条件下的实际工作能力。水泵的工况点不仅取决于水泵本身所具有的性能,还取决于进、出水位与进、出水管道的管道系统性能。因此,工况点是由水泵和管路系统性能共同决定的。

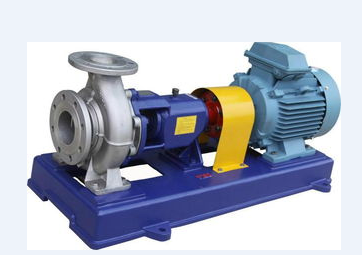

离心泵2

水泵的管道系统,包括管路及其附件。由水力学知,管路水头损失包括管道沿程水头损失与局部损失。

σh=σhf σhj=σλι/d v2/2g σζv2/2g  3-1

 式中  σh—管道水头损失,m

     σhf--管道沿程水头损失,m

     σhj--管道局部水头损失 m

     λ--沿程阻力系数;

ζ--局部水头损失系数;

ι--管道长度,m

d--管道直径,m

v --管道中水流的平均流速,m/s

对于圆管v=4q/πd2,则式(3-1)可写成下列形式

σh=(σ λι/12.1d5 σ ζ/12.1d4q2=(σs沿σs局)q2=sq2  3-2

式中  s沿--管道沿程阻力系数,s2/m5,当管材、管长和管径确定后,σs沿值为一常数;

s--管道局部阻力系数,s2/m5,当管径和局部水头损失类型确定后,σs局值为一常数;

s--管路沿程和局部阻力系数之和,s2/m5

由式(3-2)可以看出,管路的水头损失与流量的平方成正比,式(3-2)可用一条顶点在原点的二次抛物线表示,该曲线反映了管路水头损失与管路通过流量之间的规律,称为管路水头损失特性曲线。

在泵站设计和运行管理中,为了确定自吸装置的工况点,可利用管路水头损失特性曲线,并将它与水泵工作的外界条件起来。这样,单位重力液体通过管路系统时所需要的能量h需为h=hst v2-v2/2g σh  3-3

式中h--水泵装置的需要扬程,m

hst--水泵运行时的净扬程,m

v2-v2/2g --进、出水的流速水头差,m;

σh--管路水头损失,m

若进、出水池的流速水头差较小可忽略不计,则式(3-3)可简化为

h=hst σh=hst=sq2  3-4

利用式(3-4)可以画出二次抛物线,该曲线上任意一点表示尊龙凯时(中国)人生就是搏!输送量并将其提升hst高度时,管道中每位重力的液体所消耗的能量。因此,称该曲线为水泵装置的需要扬程或管路系统特性曲线。
