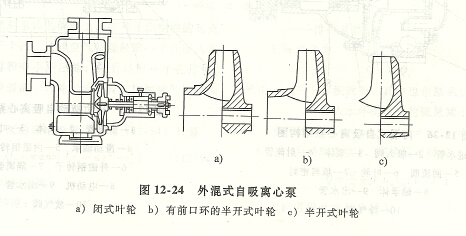

如图所示为装有半开式叶轮的半开式叶轮自吸泵，采用外混式自吸方式。半开式叶轮自吸泵的性能参数为：q= 50m3/h，h=32m，n=2900r/min，η=63%.自吸泵有三种叶轮形式：闭式叶轮、有前口环的半开式叶轮、半开式叶轮。分别对其进行试验，试验结果为：

1)闭式叶轮和有前口环的半开式叶轮尊龙凯时(中国)人生就是搏!，自吸高度可达9m，而半开式叶轮自吸泵为6m。

2)以吸上高度5m为准，闭式叶轮自吸时间为71s，有前口环的半开式叶轮自吸泵为36s，半开式叶轮自吸泵为59s。即有前口环半开式叶轮的半开式叶轮自吸泵，自吸速度快于半开式叶轮自吸泵和闭式叶轮自吸泵，采用闭式叶轮的自吸泵例如自吸离心泵。

3)在设计流量下，闭式叶轮的扬程和效率高，有前口环的半开式叶轮次之，半开式叶轮低。

4)有前口环的半开式叶轮和半开式叶轮效率点向小流量方向偏移，半开式叶轮比有前口环的半

开式叶轮偏移的比例大。
