大东海泵业无锡有限公司是一家专业的供水设备生产厂家。在客户供水设备选型时，我公司水泵厂家会提供完善的供水设备型号、供水设备价格等售前服务，以供客户参考，并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于四种叠压供水设备的组成及结构图的知识：

根据运行特点，叠压可分为罐式叠压、箱式叠压、高位调蓄式叠压供水设备和管中泵式叠压供水设备四种。
一、罐式叠压供水设备的组成及罐式叠压供水设备结构图
1、罐式叠压供水设备的组成
 罐式叠压供水设备主要由稳流罐、变频调速泵组、气压水罐、变频控制柜、管道、阀门及仪表组成。是叠压供水设备的基本形式。

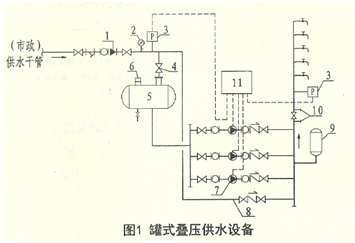

2、罐式叠压供水设备结构图

1:倒流防止器(可选)；2:压力表；3:压力传感器；4:阀门；5:稳流罐(立式、卧式)；6:防负压装置；7:变频调速泵；8:旁通管(可选)；9:气压水罐(可选)；1 0:消毒预留口；11:控制柜
二、箱式叠压供水设备的组成及箱式叠压供水设备结构图
1、箱式叠压供水设备的组成
箱式叠压供水设备主要由稳流罐、低位水箱、增压装置、变频泵、变频控制柜、管道、阀门及仪表组成。低位水箱在用水高峰时可补充供水管网水量不足，满足用户用水需要。

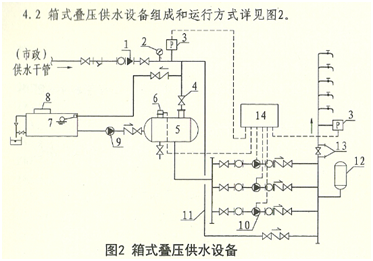

2、箱式叠压供水设备结构图

1:倒流防止嚣(可进)；2:压力表；3:压力传感器；4:阀门；5:稳流罐；6:防负压装置(也可和控制系统不联锁)；7:不镑钢水箱；8:空气净化装置9:增压装置(可选)  1 0:变频调速泵；11:旁通管(可选)，12:气压水罐(可选)；  13:卜消毒接0；14:控制柜
三、高位调蓄式叠压供水设备的组成及高位调蓄式叠压供水设备结构图
1、高位调蓄式叠压供水设备的组成
高位调蓄式叠压供水设备主要由稳流罐、流量控制器高位水箱、工频或变频调速泵组、控制柜、管道、阀门及仪表组成。高位水箱可调节流量和稳定压力。

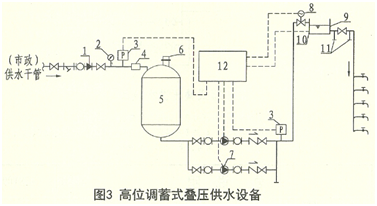

2、高位调蓄式叠压供水设备结构图

1:倒流防止器(可选)，2:压力表；3:压力传感器；4:流量控制器；5:稳流罐6:防负压装置；7:工频泵或变颊调速泵：8:电动闹；9:高位水箱；10:液位传感器11:消毒接口，12:控制柜
四、管中泵式叠压供水设备的组成及管中泵式叠压供水设备结构图
1、管中泵式叠压供水设备的组成
主要由变频调速泵组、变频控制柜、管道、阀门及仪表组成。设备体积小，节约用房。

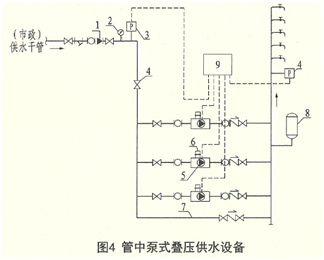

2、管中泵式叠压供水设备结构图

1:倒流防止嚣(可选)，2:压力表，3:压力传感器；4:阀门；5:变频调速泵；6:防负压装置：7:旁通管(可选)，8:气压水罐(可选)；9:控制柜
叠压供水设备应有可靠的保证供水管网水压不低于设定压力值的控制系统，且不得人为随意关闭。
