卧式多级离心泵产品概述

tswa型卧式多级离心泵系列卧式、单吸多级、分段式结构，是******开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行jb/t1051-93《多级离心泵型式与基本参数》标准。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
卧式多级离心泵适用范围
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
卧式多级离心泵产品特点
1、水力模型******，效率高，性能范围广。
2、多级离心泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
卧式多级离心泵技术参数
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0- 80℃；
工作压力：≤3.0mpa。

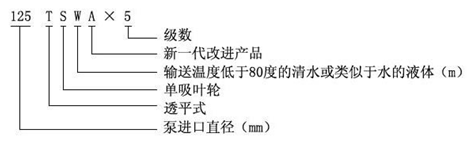

卧式多级离心泵型号意义 卧式多级离心泵技术参数

型 号	级 数	流 量		扬 程 (m)	转 速 (r/min)	功 率(kw)		效 率 (%)	允许吸上真空高度 (m)	汽蚀余量 (m)
		(m3/h)	(l/s)			轴功率	电机功率
50tswa	2	18	5	18.4	1450	1.37	2.2	66	7.2	3.1
	3			27.6		2.05	3
	4			36.8		2.73	4
	5			46		3.42	5.5
	6			55.2		4.10	5.5
	7			64.4		4.79	7.5
	8			73.6		5.47	7.5
	9			82.8		6.15	7.5
	10			92		6.84	11
	11			101.2		7.52	11
	12			110.4		8.20	11
75tswa	2	36	10	23	1450	3.22	5.5	70	7.2	3
	3			34.5		4.83	7.5
	4			46		6.45	11
	5			57.5		8.06	11
	6			69		9.67	15
	7			80.5		11.28	15
	8			92.5		12.89	18.5
	9			103.5		14.50	18.5
	10			115		16.12	22
	11			126.5		17.73	22
100tswa	2	69	19.2	31.2	1450	8.03	11	73	7	3.3
	3			46.8		12.05	15
	4			62.4		16.07	22
	5			78		20.09	30
	6			93.6		24.11	30
	7			109.1		28.13	37
	8			124.8		32.14	45
	9			140.4		36.16	45
	10			156		40.18	55
125tswa	2	90	43	43.2	1450	14.32	22	74	3.8	3.4
	3			64.8		21.48	30
	4			86.4		28.63	45
	5			108		35.79	55
	6			129.6		42.95	75
	7			151.2		50.11	75
	8			172.8		57.27	90
	9			194.4		64.43	90
	10			216		71.59	90
150tswa	2	155	25	60	1450	32.91	45	77	7.7	2.5
	3			90		49.37	75
	4			120		65.82	90
	5			150		82.28	110
	6			180		98.74	132
	7			210		115.19	132
	8			240		131.19	160
	9			270		148.10	200
