gdlf型立式不锈钢多级离心泵概述
gdlf型立式不锈钢多级离心泵是本公司在国内外******泵型之基础上结合用户要求及消防有关标准，并根据jb/tq6435-92标准设计制造的新一代产品。立式不锈钢多级离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装与管路中，立式不锈钢多级离心泵同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点。立式不锈钢多级离心泵由于采用******的水力模型，所以还具有高效节能、运行平稳等优点，立式不锈钢多级泵而且轴封采用耐磨机械密封，无泄露、使用寿命长。
型号意义
例如：80gdl(f)36-12x5
80-进出口直径（mm）
gdl- 立式多级离心泵
12-单级扬程（m）
36-短支架联接式
gdlf型立式不锈钢多级离心泵性能参数
序号 型　号 进出
口径		 流　量
(m3/h)		 扬　程
(m)		 转　速
(r/min)		 效　率
(%)		 电机功率(kw) 汽　蚀
余量		 重量(kg)
1 25gdlf2-12×3 25 2 36 30 2900 1.1 1.7 58
2 25gdlf2-12×4 48 1.1 62
3 25gdlf2-12×5 60 1.5 68
4 25gdlf2-12×6 72 1.5 72
5 25gdlf2-12×7 84 2.2 78
6 25gdlf2-12×8 96 2.2 82
7 25gdlf2-12×9 108 2.2 86
8 25gdlf2-12×10 120 3.0 98
9 25gdlf2-12×11 132 3.0 102
10 25gdlf2-12×12 144 3.0 106
11 25gdlf4-11×3 25 4 33 40 2900 1.1 1.7 58
12 25gdlf4-11×4 44 1.5 65
13 25gdlf4-11×5 55 2.2 72
14 25gdlf4-11×6 66 2.2 76
15 25gdlf4-11×7 77 3.0 86
16 25gdlf4-11×8 88 3.0 90
17 25gdlf4-11×9 99 3.0 94
18 25gdlf4-11×10 110 4.0 110
19 25gdlf4-11×11 121 4.0 114
20 25gdlf4-11×12 132 4.0 118
21 25gdlf4-11×13 143 4.0 122
22 40gdlf6-12×3 40 6 36 52 2900 1.5 1.7 72
23 40gdlf6-12×4 48 2.2 78
24 40gdlf6-12×5 60 2.2 82
25 40gdlf6-12×6 72 3.0 92
26 40gdlf6-12×7 84 3.0 96
27 40gdlf6-12×8 96 4.0 112
28 40gdlf6-12×9 108 4.0 116
29 40gdlf6-12×10 120 4.0 120
30 40gdlf6-12×11 132 5.5 140
31 40gdlf6-12×12 144 5.5 146
32 50gdlf12-15×2 50 12 30 56 2900 2.2 1.8 113
33 50gdlf12-15×3 45 3.0 129
34 50gdlf12-15×4 60 4.0 149
35 50gdlf12-15×5 75 5.5 181
36 50gdlf12-15×6 90 5.5 190
37 50gdlf12-15×7 105 7.5 204
38 50gdlf12-15×8 120 7.5 212
39 50gdlf12-15×9 135 11 265
40 50gdlf12-15×10 150 11 273
41 50gdlf18-15×2 50 18 30 62 2900 3.0 1.8 122
42 50gdlf18-15×3 45 4.0 142
43 50gdlf18-15×4 60 5.5 175
44 50gdlf18-15×5 75 7.5 189
45 50gdlf18-15×6 90 7.5 198
46 50gdlf18-15×7 105 11 252
47 50gdlf18-15×8 120 11 261
48 50gdlf18-15×9 135 15 280
49 50gdlf18-15×10 150 15 289
50 65gdlf24-12×2 65 24 44 65 2900 3.0 3.0 131
gdlf型立式不锈钢多级离心泵性能参数
序号 型号 进出
口径		 流 量(m3/h) 扬 程 (m) 转 速(r/min) 效 率 (%) 电机功率 (kw) 汽蚀
余量		 重量
(kg)
51 65gdlf24-12×3 65 24 36 65 2900 4.0 3.0 153
52 65gdlf24-12×4 48 5.5 182
53 65gdlf24-12×5 60 7.5 198
54 65gdlf24-12×6 72 7.5 214
55 65gdlf24-12×7 84 11 263
56 65gdlf24-12×8 96 11 273
57 65gdlf24-12×9 108 15 293
58 65gdlf24-12×10 120 15 303
59 80gdlf36-12×2 80 36 24 68 2900 4 4.0 193
60 80gdlf36-12×3 36 5.5 227
61 80gdlf36-12×4 48 7.5 244
62 80gdlf36-12×5 60 11 292
63 80gdlf36-12×6 72 11 302
64 80gdlf36-12×7 84 15 322
65 80gdlf36-12×8 96 15 332
66 80gdlf36-12×9 108 18.5 365
67 80gdlf36-12×10 120 18.5 375
68 80gdlf54-14×2 80 54 28 70 2900 7.5 4.0 218
69 80gdlf54-14×3 42 11 267
70 80gdlf54-14×4 56 15 287
71 80gdlf54-14×5 70 18.5 320
72 80gdfl54-14×6 84 18.5 330
73 80gdlf54-14×7 98 22 373
74 80gdlf54-14×8 112 30 400
75 80gdlf54-14×9 126 30 421
76 80gdlf54-14×10 140 37 432
77 100gdlf72-14×2 100 72 28 72 2900 11 4.5 276
78 100gdlf72-14×3 42 15 298
79 100gdlf72-14×4 56 18.5 336
80 100gdlf72-14×5 70 22 381
81 100gdlf72-14×6 84 30 453
82 100gdlf72-14×7 98 30 466
83 100gdlf72-14×8 112 37 493
84 100gdlf72-14×9 126 37 582
85 100gdlf72-14×10 140 45 595
86 125gdlf100-20×2 125 100 40 73 2900 18.5 4.5 292
87 125gdlf100-20×3 60 30 430
88 125gdlf100-20×4 80 37 463
89 125gdlf100-20×5 100 45 555
90 125gdlf100-20×6 120 55 640
91 125gdlf100-20×7 140 75 840
92 125gdlf100-20×8 160 75 855
93 125gdlf100-20×9 180 75 870
94 125gdlf100-20×10 200 90 955
95 150gdlf160-25×2 150 160 50 78 2900 37 4.5 737
96 150gdlf160-25×3 75 55 596
97 150gdlf160-25×4 100 75 737
98 150gdlf160-25×5 125 90 856
99 150gdlf160-25×6 150 110 951
100 150gdlf160-25×7 175 110 978

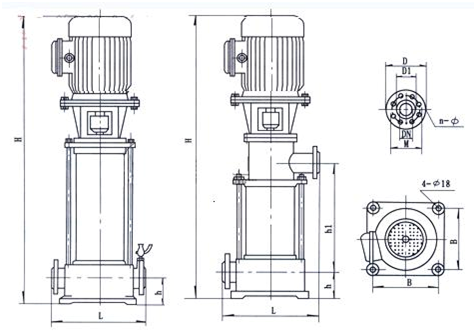

gdlf型立式不锈钢多级离心泵安装尺寸图
大东海泵业gdlf泵尺寸图
型号 h1 l b 4-φd1 进口法兰(j)
dn n-φd2 φd
25gdlf 60 300 200 4-φ18 25 4-φ14 85
40gdlf 80 360 235 4-φ18 40 4-φ18 110
50gdlf 100 360 235 4-φ18 50 4-φ18 125
65gdlf 110 360 235 4-φ18 65 4-φ18 145
80gdlf 130 420 300 4-φ18 80 8-φ18 160
100gdlf 160 520 350 4-φ18 100 8-φ18 180
125gdlf 160 500 400 4-φ18 125 8-φ18 210
150gdlf 180 600 400 4-φ18 150 8-φ22 245
