离心泵的装配注意事项如下：
1、离心泵装配前的准备
1）各种工具及离心泵零部件螺栓螺母摆放好。
2）仔细阅读离心泵的产品说明书，了解离心泵的装配顺序及方法。
3）把离心泵的装配地点清理干净。
4）核对好所更换的离心泵零配件尺寸是否吻合，比如机械密封的型号、轴承的型号、叶轮的大小与旧配件是否吻合。
2、离心泵叶轮部分的装配与检查
我们以多级离心泵叶轮的装配与多级离心泵的维修为例。多级离心泵叶轮是由许多个叶轮套装在泵轴上而组成。然后，用叶轮锁紧螺母把它们固定在轴的各相对方位上。若是修正的各零部件不能满足要求，而形成较大的径向跳动，泵在运转过程中就容易发生摩擦，损坏泵的正常作业。

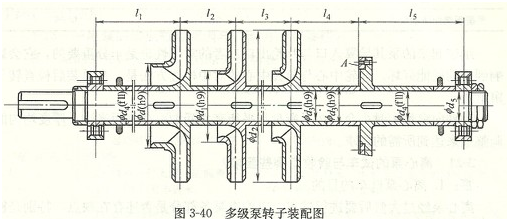

在叶轮安装前，叶轮要进行小装，便是把叶轮、轴套和平衡盘等都装在轴上，然后放到两个v形铁或卧车的******问用千分表查看。图3-40 3-41所示

******步是查看每个轴套，挡套和平衡盘。转子每转一周千分表就有一个******值和最小值，通过几回查验后，把这两个值记下来，二者之差即偏疼度。轴套、挡套和平衡盘轮毂外圆对两支点的径向圆跳动允差如表3-29所示。
第二步是查看叶轮的口环、办法和上面一样。多级泵叶轮口环外圆对两支点的径向圆跳动允差如表3-30所示。平衡盘端面对轴两头支点的端面跳动允差如表3—31所示。表3-29轴套、挡套和平衡盘轮毂外圆的径向圆跳动允差（mm）

名义尺度	≤50	51～120	121～260
轴套、挡套和平衡盘外圆的径向圆跳动允差	0.03	0.04	0．0

表3-30叶轮口环外圆径向圆跳动允差

名义直径	≤50	51～120	120～260
口环外圆径向圆跳动允差	0.06	0.08	0.09



名义直径	50～120	121～260
平衡盘端面跳动允差	0.04	0.05

表3-31平衡盘端面跳动允差
3、多级离心泵的装配注意事项
多级泵拼装后有必要查看平衡板处的端面跳动允差，如表3-32所示。这个量集中地反映了泵体各零部件的制作，修正精度，以及安装时前后段拉紧螺栓的拧紧均匀程度怎么。
表3-32平衡板的端面跳动允差    （mm）

名义直径	50～120	121～260
平衡板端面跳动允差	0.04	0.06

拼装起来的泵其导翼进口与叶轮出口二者的对中性也是十分重要的，它会影响到泵的功能好坏。叶轮中间与导翼中间的对中查看办法是，在总装后查看转子窜量。
若轴向窜量大时，可以在平衡盘与平衡套之间加一个表面光洁、厚度均匀的调整垫来到达所需的需求。
